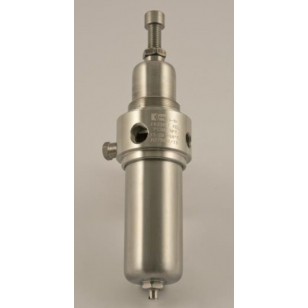

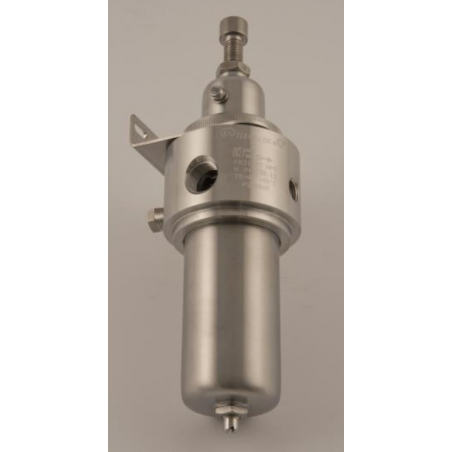

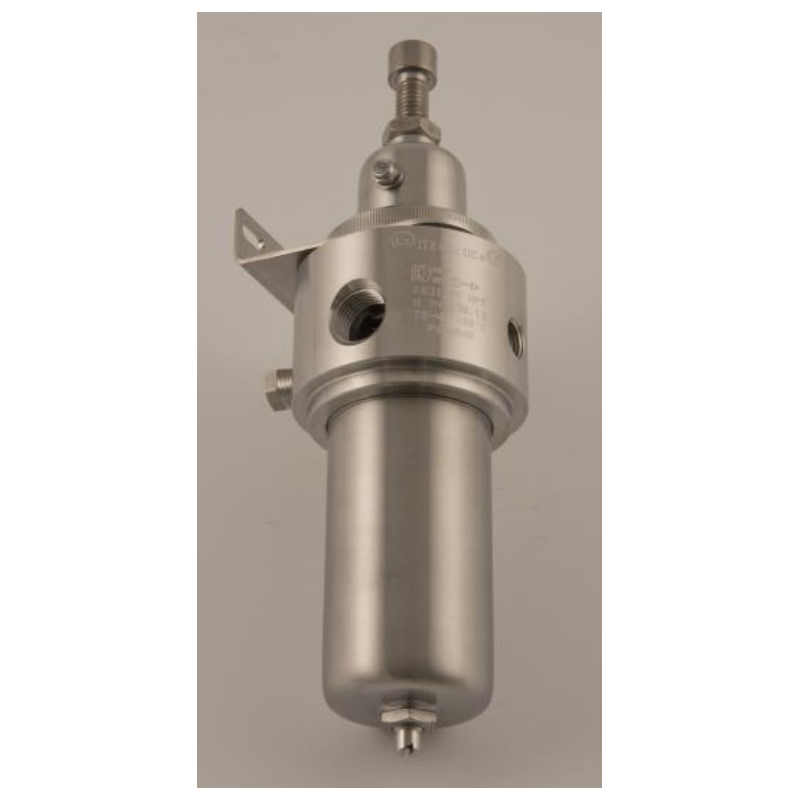

Redukčný ventil FR314ST

Stredotlakový redukčný ventil so vstavaným filtrom pre rozvody vzduchu, so vstupným tlakom do 30 bar a mebránovou reguláciou. Vhodný pre priemyselné aplikácie.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX.
Pre použitie v zóne: 1, 21, 2, 22



Redukčný ventil FR314ST

Max. vstupný tlak: 30 bar
Výstupný tlak: nastaviteľný do 8 alebo 15 bar
Pripojenie: vstup: G1/4" vn. závit, výstup: NPT1/4" vn. závit

ŠPECIFIKÁCIA:
Váha: 1,5 kg
Pracovná teplota: -20°C až +60°C
Prietokový koeficient:  50µm: Kv= 0.67 Nm3/h (Cv = 0,78 US gal/min)
Prietokový koeficient:  5µm: Kv= 0.56 Nm3/h (Cv = 0,66 US gal/min)
Kapacita nádoby: 140 cc
Krytie: IP25
Prípoj pre tlakomer na výstupe: G1/4"


MATERIÁLY:
Telo: nerez AISI 316L
Vnútorné časti: nerez AISI 316L
Filtračné vložky 50µm a 5µm: nerez AISI 316L
Pružina hlavného ventilu: nerez AISI 302
Nastavovacia pružina: nerez AISI 302 (nie je v kontakte z médiom)
Membrána: zdvojená membrána NBR+PTFE (PTFE v kontakte s médiom)
O-krúžky: FPM (iné materiály na dopyt)
Hlavné tesnenie ventilu: FPM


Model Vstupný tlak (bar) Výstupný tlak (mbar) Vstup
Výstup Filtrácia Médium
FR314ST 30 0,8 - 8 G 1/4" F NPT 1/4" F 50µm
Vzduch
R314ST 30 1,5 - 15 G 1/4" F NPT 1/4" F 50µm
Vzduch




Stiahnuť

Katalógový list - FR314-334ST

Stiahnuť (344.24k)
