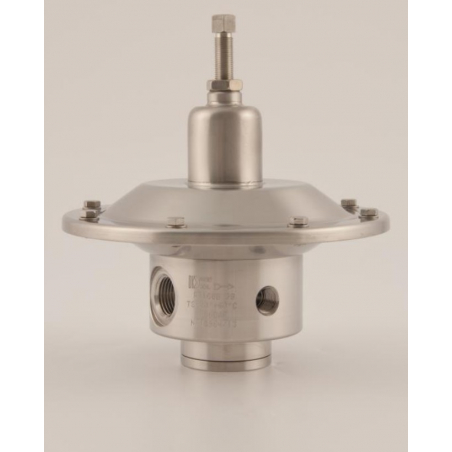

Redukčný ventil R3160

Nízkotlakový redukčný ventil pre rozvody plynov, so vstupným tlakom do 6 bar a mebránovou reguláciou pre výstupné tlaky do 700 mbar. Vhodný pre priemyselné aplikácie.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX.
Pre použitie v zóne: 1, 21, 2, 22

Redukčný ventil R3160

Max. vstupný tlak: 6 bar
Výstupný tlak: nastaviteľný do 45, 200 alebo 700 mbar
Pripojenie: vstup: G1/2" vn. závit, výstup: G3/4" vn. závit

ŠPECIFIKÁCIA:
Váha: 2,3 kg
Pracovná teplota: -20°C až +60°C
Minimálny výstupný tlak: 5mbar pre model A a 10 mbar pre model B a C
Prietokový koeficient: Kv= 0.4 Nm3/h (Cv = 0,47 US gal/min)
Krytie: IP25
Prípoj pre tlakomer na výstupe: G1/4"
Nastavovacia skutka na vstupný tlak


MATERIÁLY:
Telo: nerez AISI 316L
Zvon: nerez AISI 316L
Vnútorné časti: nerez AISI 316L
Nastavovacia pružina: nerez AISI 302 (nie je v kontakte z médiom)
Membrána: NBR, zdvojená membrána NBR+PTFE (PTFE v kontakte s médiom)
O-krúžky: FPM (EPDM pre CO2)
Hlavné tesnenie ventilu: FPM (EPDM pre CO2)


Model Vstupný tlak (bar) Výstupný tlak (mbar) Výstup
Médium
R160 A 6 5 - 45 G3/4" F
O2
*
 **
R160 B 6 20 - 200 G3/4" F
O2
*
 **
R160 C 6 150 - 700 G3/4" F
O2
*
 **

* Vzduch, N2, He, Ar, H2, C3H8, CH4
** CO2, N2O

Stiahnuť

Katalógový list - R3160

Stiahnuť (326.52k)
