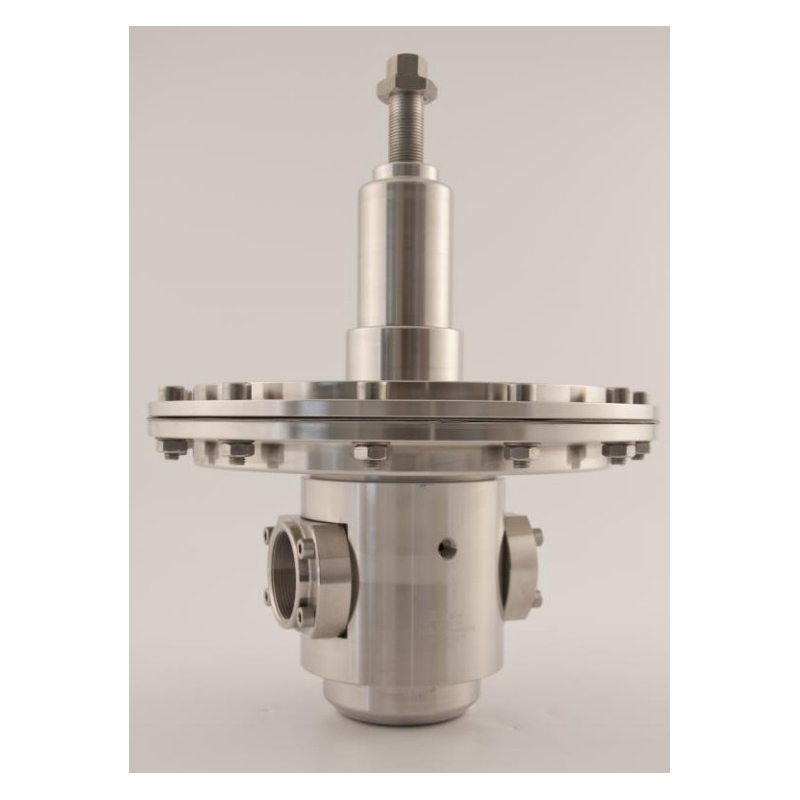

Redukčný ventil R3190

Nízkotlakový redukčný ventil pre rozvody plynov, so vstupným tlakom do 6 bar a membránovou reguláciou pre výstupné tlaky do 3000 mbar. Vhodný pre priemyselné aplikácie.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX.
Pre použitie v zóne: 1, 21, 2, 22

Redukčný ventil R3190

Max. vstupný tlak: 6 bar
Výstupný tlak: nastaviteľný do 50, 150, 300 alebo 3000 mbar
Pripojenie: vstup/výstup: G2" vn. závit

ŠPECIFIKÁCIA:
Váha: 35 kg
Pracovná teplota: -20°C až +60°C
Prietokový koeficient: Kv= 5,7 Nm3/h (Cv = 6,6 US gal/min)
Krytie: IP25
Prípoj pre tlakomer na výstupe: G1/4"
Nastavovacia skutka na vstupný tlak


MATERIÁLY:
Telo: nerez AISI 316L
Vnútorné časti: nerez AISI 316L
Pružina hlavného ventilu: nerez AISI 302
Nastavovacia pružina: C85 niklovaná, nie je v kontakte s médiom.
Membrána: NBR a PTFE zdvojená membrána (PTFE membrána v kontakte s médiom)
O-krúžky: FPM (EPDM pre CO2)
Hlavné tesnenie ventilu: FPM (EPDM pre CO2)


Model Vstupný tlak (bar) Výstupný tlak (mbar) Výstup
Médium
R3190 A 6 20 - 50 G 2" F
O2
*
 **

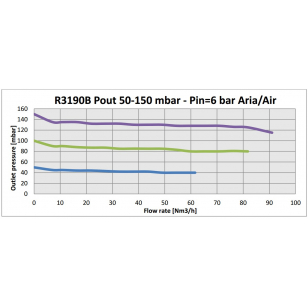

R3190 B 6 50 - 150 G 2" F
O2
*
 **
R3190 C 6 150 - 300 G 2" F
O2
*
 **
R3190 D 6 300 - 3000 G 2" F O2
*
**

* Vzduch, N2, He, Ar, H2, C3H8, CH4
** NH3, CO2, N2O

Stiahnuť

Katalógový list - R3190

Stiahnuť (333.42k)
