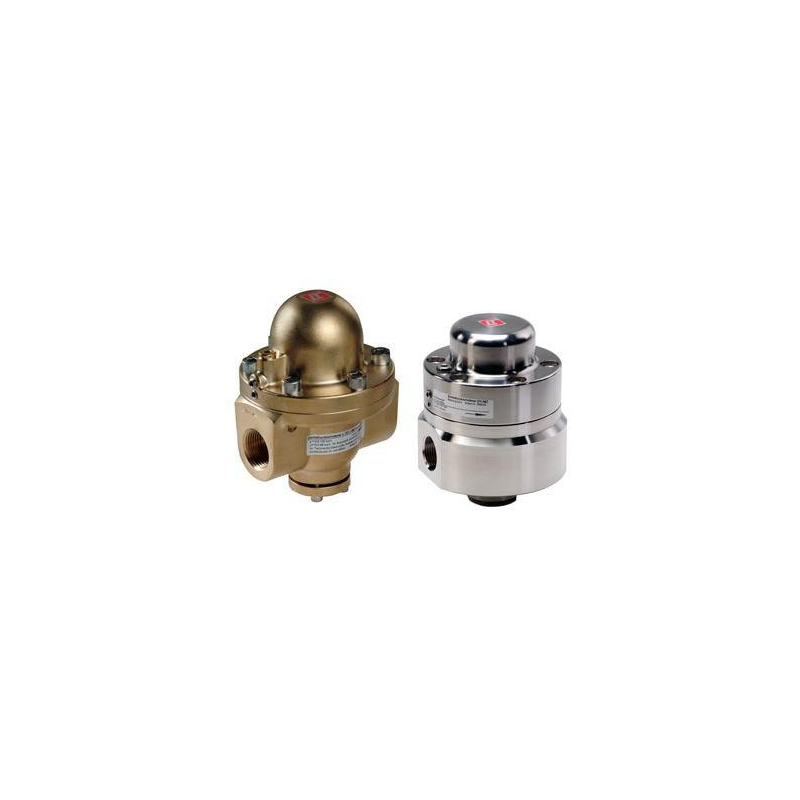

Dómový redukčný ventil LD-1 Zväčšiť

Dómový redukčný ventil LD-1

Dómový potrubný redukčný ventil pre vysoké prietoky. Verzia MD: Vstupný tlak max. 100 barg, max. 40 bar pre kyslík, výstupný tlak 0,5 - 99 barg; Verzia ND: Vstupný tlak max. 25 barg, max. 1,5 bar pre acetylén, výstupný tlak 0,1 - 24 barg

Viac detailov

Dómový redukčný ventil LD-1

Dómový potrubný redukčný ventil pre vysoké prietoky.

Médiá
- priemyselné plyny, nehorľavé i horľavé (napr. N2, O2, CO2, Ar ...),
- zemný plyn, propán, bután,
- vzduch,
- neviskózne kvapaliny

Špecifikácia
Verzia MD: Vstupný tlak max. 100 barg, max. 40 bar pre kyslík, výstupný tlak 0,5 - 99 barg
Verzia ND: Vstupný tlak max. 25 barg, max. 1,5 bar pre acetylén, výstupný tlak 0,1 - 24 barg
Teplota: S tesnením Viton: od -40 °C do +100 °C; s tesnením EPDM: od -40 °C do +130 °C
Materiál: Mosadz / Nerez
Pripojenie: G1“ vnútorný závit – na vstupe aj výstupe
Rozmery: dĺžka 127 mm
Hmotnosť: Mosadzná verzia – 6,5 kg
Nerezová verzia – 13,0 kg

Obj. číslo Typ Médium Max. kapacita Max. vstupný tlak Výstupný tlak Pripojenia
3701000
3703000
MD/Viton/mosadz
MD/Viton/nerez
kyslík p1/p2 < 0,5:
pri p2=40 barg:
2100 Nm3/h
40 barg 0,5 – 39 barg G1“ vnút. závit
3705000
3707000
MD/EPDM/mosadz
MD/EPDM/nerez
technické plyny p1/p2 < 0,5:
pri p2=40 barg:
2100 Nm3/h
100 barg 0,1 – 99 barg G1“ vnút. závit
3702000
3704000
ND/Viton/mosadz
ND/Viton/nerez
technické plyny p1/p2 < 0,5:
pri p2=12 barg:
700 Nm3/h
25 barg 0,5 – 24 barg G1“ vnút. závit
3706000
3708000
ND/EPDM/mosadz
ND/EPDM/nerez
acetylén p1/p2 < 0,5:
pri p2=12 barg:
700 Nm3/h
25 barg 1,5 barg G1“ vnút. závit
