DK, vstupný tlak do 25 / výstupné rozsahy do 15 bar
Piestový nerezový redukčný ventil, max. vstupný tlak: 25 bar, rozsahy výst. tlaku: 3,5, 7,5 a 11 bar.

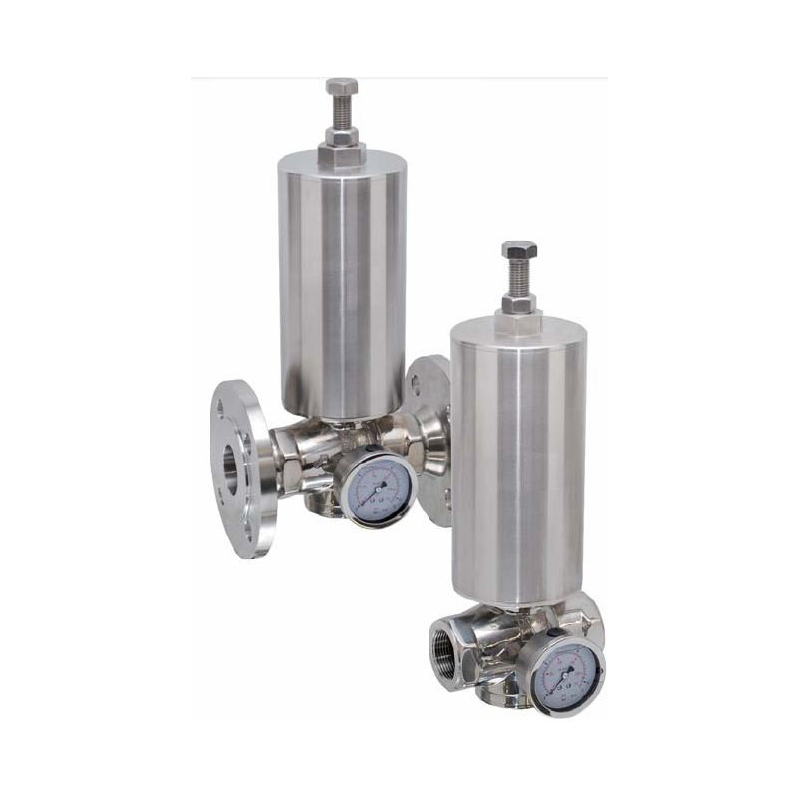

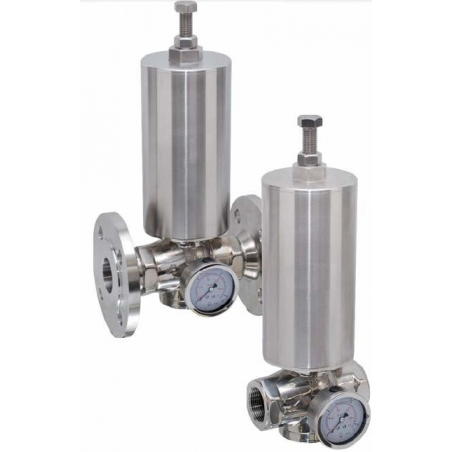

Piestový redukčný ventil DK
Technické údaje
| Dizajn | Pružinou ovládaný piestový redukčný ventil pre vysoké prietoky. Viacprvková zostava z ušľachtilej ocele. Pre paru, plynné a kvapalné médiá. |
| Pripojenie | 1/2“...2“, DN15...DN50 |
| Tesnenie | EPDM, FKM alebo Kalrez |
| Vstupný tlak | do 25 bar |
| Výstupný tlak | nastaviteľný výstupný tlak: 1 - 3,5 bar, 3 - 7,5 bar, 6 - 11 bar |
| Teplotný rozsah | max. +180 °C, na dopyt verzia do max. 210 °C |
| Telo | Ušľachtilá oceľ 1.4408 (AISI316) |
| Objednávacie údaje | Typ, pripojenie, materiál tela a tesnení, vstupný a výstupný tlak, prietok, médium |
| Iné aplikácie | napr. iná teplota a tlak a prírubové pripojenie, pripojenie „Clamp“, potravinárske pripojenie, ďalšie opcie na dopyt. |
Typové značenie a objednávanie
| 1. - 2. číslica | 3. - 4. číslica | 5. - 6. číslica | 7. - 9. číslica | |
| Typ | Materiál | Tlakový rozsah |
Priemer piestu | |
|
Telo / tesnenie |
Vstupný tlak |
Výstupný tlak |
|
|
| DK - piestový | 33 - nerez / FKM | 03 - max. 25 bar |
1...3,5 bar | 040 - 40 mm |
| redukčný ventil |
34 - nerez / EPDM |
04 - max. 25 bar | 3...7,5 bar | 050 - 50 mm |
| 39 - nerez / Kalrez | 05 - max. 25 bar | 6...11 bar | 063 - 63 mm | |
| Ďalšie materiály na dopyt | 06 - max. 25 bar | 10...16 bar * | 080 - 80 mm | |
| 07 - max. 25 bar | 15...25 bar * |
100 - 100 mm | ||
| * na dopyt | 120 - 120 mm | |||
| 10. - 11. číslica | 12. - 13. číslica | ||
| Veľkosť ventilu | Príslušenstvo | ||
| Závitové pripojenie |
Privarovacie pripojenie | Prírubový spoj | |
| DIN11850-2 ISO4200 | |
||
| 23 - 1/2" | 72 - DN15 82 | 02 - DN15 | E- elektroleštené telo |
| 24 - 3/4" | 73 - DN20 83 | 03 - DN20 | OF - bezolejové |
| 25 - 1" | 74 - DN25 84 | 04 - DN25 | a bezmazné vyhotovenie |
| 26 - 1 1/4" | 75 - DN32 85 | 05 - DN32 | |
| 27 - 1 1/2" | 76 - DN40 86 | 06 - DN40 | |
| 28 - 2" | 77 - DN50 87 | 07 - DN50 |
