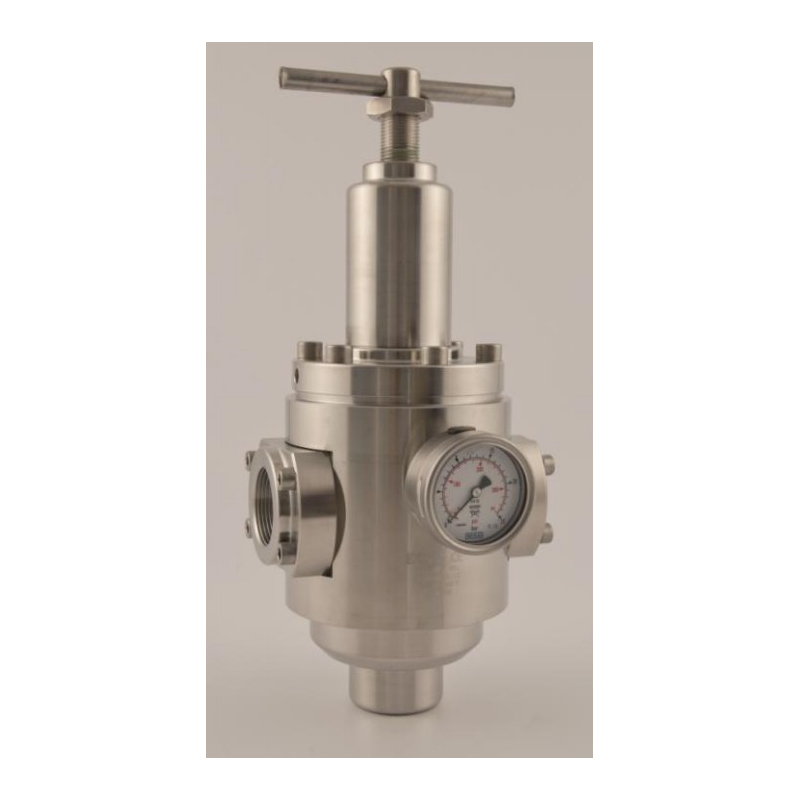

Redukčný ventil R3130/2"

Stredotlakový redukčný ventil pre rozvody plynov, vzduchu alebo kvapalín, so vstupným tlakom do 50 bar a piestovou reguláciou. Vhodný pre priemyselné aplikácie.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX, vhodný pre použitie vo výbušnom prostredí zóny 1, 21, 2, 22.

Redukčný ventil R3130/2"

Max. vstupný tlak: do 50 bar
Výstupný tlak: nastaviteľný do 1.5, 3, 8, 15, 30 alebo 50 bar
Pripojenie: vstup/výstup: G 2" vn. závit

ŠPECIFIKÁCIA:
Váha: 19,5 kg
Pracovná teplota: -20°C až +60°C
Prietokový koeficient: Kv= 12,6 Nm3/h (Cv= 14,7 US gal/min)
Krytie: IP25
Prípoj pre tlakomer na oboch stranách: G1/4"

MATERIÁLY:
Telo: nerez AISI 316L
Zvon: nerez AISI 316L
Vnútorné časti: nerez AISI 316L
Pružina hlavného ventilu: nerez AISI 302
Nastavovacia pružina: C85 niklovaná, nie je v kontakte s médiom
Piest: nerez AISI 316L
O-krúžky: FPM (iné materiály na dopyt)
Tesnenie hlavného ventilu: FPM pre vstupné tlaky do 30 bar, PUR pri vstupných tlakoch väčších ako 30 bar (iné materiály na dopyt).


Model Vstupný tlak (bar) Výstupný tlak (bar) Výstup Médium
 R3130/2" A 30 0,2 - 1,5 G 2" F O2
Kvapaliny
*
Vzduch s odvzdušnením
R3130/2" B 30 0,3 - 3 G 2" F O2
Kvapaliny
*
Vzduch s odvzdušnením
R3130/2" C 30 0,8 - 8 G 2" F O2
Kvapaliny
 *
Vzduch s odvzdušnením
R3130/2" F 50 1,5 - 15  G 2" F  O2
Kvapaliny
*
Vzduch s odvzdušnením
R3130/2" G 50 3 - 30 G 2" F O2
Kvapaliny
*
Vzduch s odvzdušnením
R3130/2" L 50 5 - 50 G 2" F O2
Kvapaliny
 *
Vzduch s odvzdušnením

RP3130/2" F** 50 1,5 - 15 G 2" F O2
Kvapaliny
*
Vzduch s odvzdušnením
RP3130/2" L** 50 5 - 50 G 2" F O2
 Kvapaliny
 *
Vzduch s odvzdušnením

* Vzduch, N2, He, Ar, H2, C3H8, CH4, CO2, N2O
** Verzia pre dialkové ovládanie

Stiahnuť

Katalógový list - R3130

Stiahnuť (432.25k)
