Prevodník koncentrácie O2 vo vzduchu

Prevodník koncentrácie O2 vo vzduchu vrátane meracej sondy

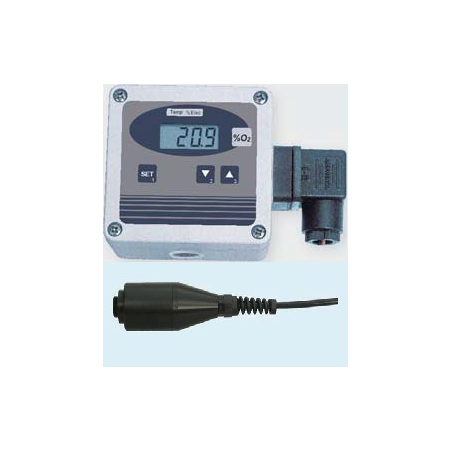

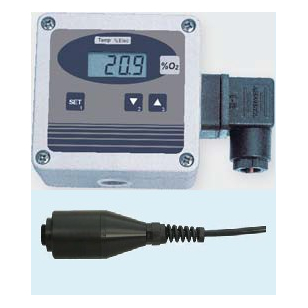

Prevodník koncentrácie O2 vo vzduchu
OXY 3690 MP

vrátane meracej sondy GGO370/MU


Technické údaje:

Meracie rozsahy:
- koncentrácia O2: 0.0 až 100.0 % O2 (v plynnej forme)
- teplota: teplota: -20.0 ... 50.0°C
Presnosť prístroja: (pri menovitej teplote 25°C)
- kyslík:  ±0.1% ± 1 číslice
- teplota:  ±0.1°C ± 1 číslice
Výstupný signál (len O2): 4 - 20 mA (2 vodič - štandard)
0 - 10 V (3 vodič - voľba)
Galvanické oddelenie: vstup galvanicky oddelený
Napájacie napätie: 12 ... 30 V DC (pre výstup 4-20mA)
18 ... 30 V DC (pre výstup 0-10V - voľba)
Odpor smyčky (4-20mA): RA [Ω] = (Uv [V] - 12V) / 0.02 A
Povolená záťaž (0-10 V): RL > 3000 Ω
Pracovní podmínky: 0 až +50°C, 0 až +95% r.v. (nekondenzujúce)
Skladovacia teplota: -20 až +70 °C
Ochrana proti prepólovaniu:  50V trvale
Displej: ~ 10 mm vysoký, 4 miestny LCD
Puzdro: ABS (IP65 - mimo zásuvky pre pripojenie sondy)
Rozmery: 82 x 80 x 55 mm (bez uhlového konektoru a zásuvky sondy)
Elektrické pripojenie: uhlový konektor podľa EN 175301-803/A (IP65),
max. prierez vodiča: 1.5mm²,
priemer kábla od 4.5 do 7mm
Pripojenie sondy: 5 pólová zásuvka so závitovým zaistením
Kalibrácia: jednobodová na atmosférický vzduch
Kompenzácia tlaku vzduchu:
500...2000 hPa abs., ručné zadanie



Kyslíková sonda:

Typy sondy: GGO 370 / MU
Merací rozsah: 0.0 až 100.0 % O2
Doba odozvy T90: <10 s, teplotne závislá
Použitie: pre vzduch alebo čistý kyslík, tiež pre vzduch s vysokou koncentráciou CO2
Teplotná kompenzácia:
integrovaným senzorom teploty v sonde
Pripojovací kábel: ~ 1,3m, 5 pól. konektor so závitovým zaistením
Prevádzkový tlak: 500 ... 2000 hPa (statický)

 Pre prúdiaci vzduch alebo plyny musia byť použité kyslíkové sondy GOO.../MU.

Pracovné podmienky: -5 až +45°C, 0 až +95% r.v. (nekondenzujúce)
Skladovacia teplota: -15 až +60°C
Rozmery puzdra: ~ Ø 40 x 103 mm (153 mm vrátane špirálovej ochrany kábla)
puzdro so závitom M16X1 (sondu je možné pomocou priloženého
hadicového adaptéra pripojiť do meracieho systému)
Hmotnosť: ~ 135 g



Stiahnuť

Prevodník koncentrácie O2_CZ

Katalógový list (PDF)

Stiahnuť (109.9k)
