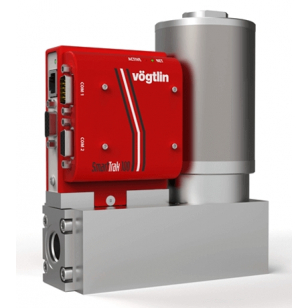

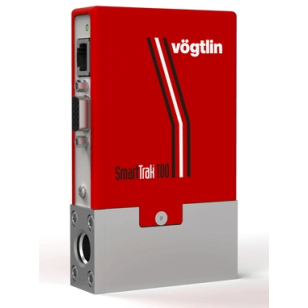

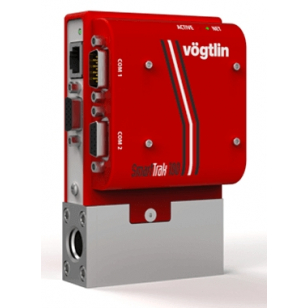

SmartTrak® kapilárny hmotnostný prietokomer a regulátor prietoku pre 10 plynov

Tepelný hmotnostný regulátor prietoku SmartTrak 100, vlajková loď spoločnosti Sierra, je skutočný viac-plynový digitálny prístroj, navrhnutý tak, aby poskytoval plynulú, stabilnú, presnú a opakovateľnú reguláciu hmotnostného prietoku plynu, na ktorý sa môžete kedykoľvek spoľahnúť a ktorá nie je ovplyvňovaná kolísaním teploty a tlaku plynu na vstupe.

SmartTrak je k dispozícii  s ľubovolným rozsahom prietoku podľa vlastnej voľby, až do hodnoty 1000 Nl/min.

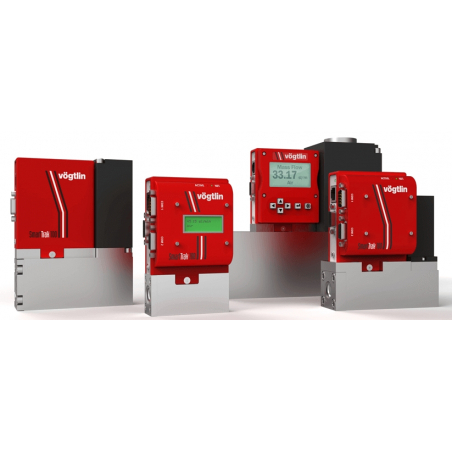

Verzie:

  • SmartTrak® 101 (mikroprietok) - prietoky od 0 - 4 Nml/min
  • SmartTrak® 100L (malý prietok) - prietoky od 0 - 10 Nml/min do 0 - 50 Nl/min
  • SmartTrak® 100L (stredný prietok) - prietoky od 0 - 20 do 0 - 200 Nl/min
  • SmartTrak® 100L (vysoký prietok) - - prietoky od 0 - 1000 do 0 - 1000 Nl/min
Potrebujete pomôcť s výberom prístroja?

Vlastnosti hmotnostného prietokomeru a regulátora prietoku SmartTrak:
  • Hmotnostné prietokomery a regulátory prietoku plynov založené na kapilárnej technológii s presnosťou až do 0.5% celkového rozsahu
  • Časti v styku s médiom z nerezovej ocele, povrch s drsnosťou Ra=0.8 µm. Dostupné sú prístroje vyrobené v čistých priestoroch
  • Rozsah od 0-4 mln/min do 0-1000 ln/min
  • Každá jednotka má uložených 10 pred-programovaných plynov, užívateľsky voliteľných
  • Možnosť voľby jednotky prietoku, plynov, výstupov, rozsahov, atď.
  • Vďaka pokročilej technológii udaná presnosť platí pre každý plyn
  • Štandardný pracovný tlak 35 barg, voliteľný 345 barg až do prietoku 20 ln/min
  • Vhodný pre väčšinu korozívnych a agresívnych suchých a čistých plynov

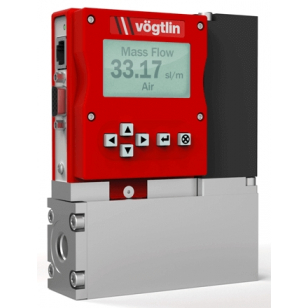

  • Voliteľný displej a lokálna konfigurácia - Pilot Modul
  • Väčšina analógových a RS232 rozhraní na každej jednotke
  • Aktívna kompenzácia teploty pre prevádzku nezávislú od teploty
  • Odolný priamo ovládaný ventil
  • Voliteľné rozhrania Modbus a Profibus
  • Na objednávku modul pre Modbus s analógovými vstupmi a výstupmi a alarmovými kontaktmi
  • Široký výber elastomérov a tesniacich materiálov pre ventily
  • Senzor s dlhodobou stabilitou
  • Konfiguračný software pre MS Windows zadarmo
  • Nízka tlaková strata vďaka ventilu s dostatočnou dimenziou
  • Každý prístroj je kalibrovaný vysokopresným referenčným štandardom s nadväznosťou na primárny NIST

Technické špecifikácie SmartTrak® séria

Meracie rozsahy

Voliteľný rozsah vztiahnutý na vzduch

SmartTrak® 101 (mikro prietok): 0-4 mln/min
SmartTrak® 100L (nízky prietok): 0-10 mln/min do 0-50 Nl/min
SmartTrak® 100M (stredný prietok): 0-20 do 0-200 Nl/min
SmartTrak® 100H (vysoký prietok): 0-100 do 0-1000 Ml/min

Zadané rozsahy prietokov sú pre ekvivalentný prietok dusíka pri 1013,25 mbara (760 mm Hg) a 0°C
Pre iné plyny a referenčné podmienky kontaktujte, prosím, dodávateľa.

Verzie prístrojov

“Štandard”
Ekonomické riešenie

Presnosť: ± 1.0% z celkového rozsahu*
Šírka rozsahu: 1 : 50 (regulátor), 1 : 100 (prietokomer)

“Hi-Performance”
s vysokou presnosťou

Presnosť: ± 0.5% z celkového rozsahu*
Vrátane 10-bodového certifikátu

Hi-performance je dostupný len pre:
Prietoky od 10 mln/min do 1000 ln/min iba pre vzduch
Prietoky od 10 mln/min do 50 ln/min (ekvivalent vzduchu) pre dusík, hélium alebo argón.
Pre iné plyny a prietoky: kontaktujte dodávateľa
Platí iba pre prístroje do prevádzkového tlaku 10 barg a rozsah teplôt
10 °C až 30 °C pri inštalácii v horizontálnej polohe.
Presnosť je zaručená iba za kalibračných podmienok a platí iba 6 mesiacov od dátumu kalibrácie.
Platí pre 10 až 100% celkového rozsahu.

* Pri analógových signálov sa môže vyskytnúť dodatočná chyba ± 0,25%

Údaje o výkone

 Médium (kalibrácia  s reálnym plynom)

Všetky plyny a zmesi plynov, ktoré sú kompatibilné s vybraným materiálom. U korozívnych plynov môžu byť určité obmedzenia.

Doba odozvy

Normálne 2 sekundy do dosiahnutia ± 2% finálnej hodnoty (zahŕňa čas stabilizácie),
rýchlejšie alebo pomalšie na vyžiadanie (iba pre regulátory)

Opakovateľnosť

± 0.2% z celk. rozsahu (podľa SEMI štandardu E56-0309)

 Dlhodobá stabilita

Normálne < 2% nameranej hodnoty za rok

Napájanie

Hmotnostné prietokomery:
15-24 V= ±10%, (230 mA, regulované)
Hmotnostné regulátory prietoku:
C100L: 24 V= ±10% (500 mA, regulované)
C100M: 24 V= ±10%, (800 mA, regulované)
C100H: 24 V= ±10%, (1260 mA, regulované)
(amplitúda musí byť nižšia ako 100 mV, peak to peak)

Prevádzkový tlak

0-35 barg 

Teplota (okolitá/plyn)

0 – 50°C

Vplyv tlaku

<0.15% / bar z celkového rozsahu (pre N2, horizontálna inštalácia)

Vplyv teploty

<0.05% z celkového rozsahu / 1°C

Doba zahrievania

< 15 min pre maximálnu presnosť

Materiály

Materiál tela

Nerezová oceľ 316SS alebo jej ekvivalent; 416SS telo ventilu

Schránka elektroniky

Oceľ s práškovým postrekom

Tesnenie

FKM (Viton®) Možnosť: Neoprén, EPDM (FDA) alebo FFKM (Kalrez®)

Tesnenie ventilu

FKM (Viton®) Možnosť: Neoprén, EPDM (FDA) alebo FFKM (Kalrez®)

Integrácia & Inštalácia

Výstupný analógový signál

Lineárny 4–20 mA or 0-20 mA, 500 ohm maximálny odpor slučky
a jeden z nasledujúcich (voliteľný):
Lineárny 0–5 VDC, 1000 ohm minimálny odpor
Lineárny 0-10 VDC, 1000 ohm minimálny odpor
Lineárny 1-5 VDC, 1000 ohm minimálny odpor

Analógový vstupný signál

Analógový (jeden na výber, užívateľsky voliteľný):
Lineárny 4–20 mA, 0-20 mA. 0–5 VDC, 0-10 VDC, 1-5 VDC

Digitálny výstupný signál

RS232, voliteľný: RS485; Modbus RTU (Slave), Profibus DP

Procesné pripojenia

Vrátane fitingov. voliteľné: Swagelok®, VCR, VCO, NPT

Vstupná sekcia

Nevyžaduje sa

Elektrické pripojenie

D-15 zástrčka (15 pinový konektor), samica

Montážna poloha

Sú možné všetky montážne polohy, no musia byť udané pri objednávke

Bezpečnosť

Deštrukčný tlak

52 bar

Tesnossť

< 1 x 10-9 mbar l/s He

Krytie

IP20 

EMC

EN 61326-1

ATEX Certifikát

Nie je
