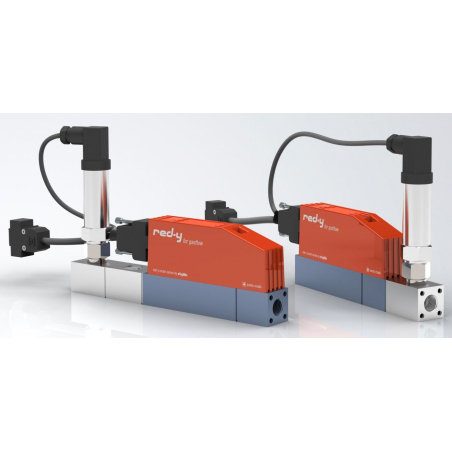

Digitálny regulátor tlaku s integrovaným meraním prietoku

 Regulátory tlaku Red-y smart švajčiarskej firmy Vögtlin kombinujú spoľahlivú technológiu tepelného hmotnostného prietoku s elektronickou reguláciou tlaku. Automaticky riadia preddefinovaný procesný tlak a súčasne merajú alebo obmedzujú prietok.

Verzie:

  • štandardná verzia (presnosť ±1% z celk. rozsahu, rozsah 1:50)
  • "Hi-Performance" (presnosť ±0,3% z celk. rozsahu) + ±0,5% z hodnoty, rozsah 1: 100).
Regulátory tlaku "smart" sú určené pre reguláciu tlaku na výstupe z prístroja alebo pred prístrojom.

Prístroje Red-y využívajú najnovšiu technológiu MEMS a majú digitálne (Modbus RTU) a analógové rozhranie. Dostupná je verzia s rozhraním Profibus a EtherCat pre jednoduché pripojenie k riadiacim systémom.
Kalibrácia s reálnym plynom zaručuje vysokú presnosť a reprodukovateľnosť.

Potrebujete pomôcť s výberom prístroja?

Digitálny regulátor tlaku s integrovaným meraním prietoku

Regulátory tlaku Red-y smart švajčiarskej firmy Vögtlin kombinujú spoľahlivú technológiu tepelného hmotnostného prietoku s elektronickou reguláciou tlaku. Automaticky riadia preddefinovaný procesný tlak a súčasne merajú alebo obmedzujú prietok. Sú k dispozícii v štandardnej ekonomickej verzii (presnosť prietoku ±1% z celkového rozsahu, šírka rozsahu 1: 50) alebo v prevedení s vysokou presnosťou (presnosť ± 0,3% z celkového rozsahu + ± 0,5% meranej hodnoty, šírka rozsahu 1: 100). Sú určené na reguláciu tlaku na výstupe z prístroja alebo pred prístrojom. Všetky prístroje sú kalibrované reálnym plynom, čo zaručuje vysokú presnosť a reprodukovateľnosť.

Medzi funkcie regulátora tlaku Red-y smart patrí:

  • Vysoko presné meranie prietoku a regulácia tlaku so širokým dynamickým rozsahom
  • Krátka doba odozvy: 50ms

Prístroj kombinuje tri funkcie:

  • regulácia tlaku
  • regulácia tlaku s meraním prietoku
  • regulácia prietoku s meraním tlaku
  • Materiály: hliník alebo nehrdzavejúca oceľ
  • Kompaktný dizajn, jednoduchá inštalácia
  • Dodávané so softvérom „get red-y“ na CD pre meranie a reguláciu prietoku plynu (zobrazenie prietoku a teploty, zmena nastavených hodnôt, výber meraného plynu, grafické zobrazenie nameraných údajov, nastavenie regulačných parametrov, sledovanie prevádzkového stavu) (kliknite sem pre bezplatne stiahnuť kópiu)
  • Vysoko kvalitný prístroj vyrobený a kalibrovaný v prevádzkach spoločnosti Vögtlin vo Švajčiarsku
  • 3 roky záruka
Príklad aplikácie:
  • Regulácia tlaku vo výrobnom procese. Prietok závisí od spotreby plynu.

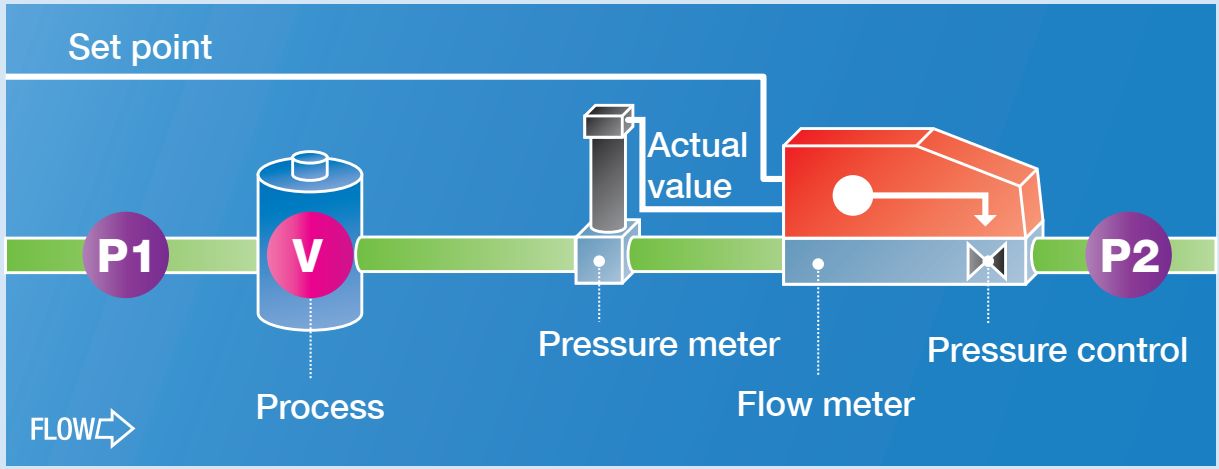

  • Regulácia zadného tlaku. Výrobný proces generuje tlak, ktorý je nutné upravovať..



Analog & Digital


Regulátor tlaku využíva modernú technológiu CMOS a má štandardne digitálne (Modbus RTU) a analógové rozhranie
Na objednávku rozhranie Profibus, Profinet a EtherCat.

Opcie:

Integrovaný displej (voliteľné)
Displej zobrazuje: prietok, celkový prietok, jednotka merania a regulácia požadovanej hodnoty

Multigas (voliteľné)
Jeden prístroj je možné použiť až pre 10 rôznych plynov alebo zmesí plynov

Priemyselný Ethernet
K dispozícii sú dva priemyselné protokoly Profinet RT a EtherCAT

Verzie IP67 / ATEX
Priemyselné regulátory tlaku sú k dispozícii vo verziách IP67 / ATEX



Stiahnuť

Katalógový list

Stiahnuť (669.04k)
