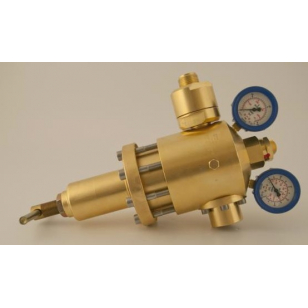

Redukčný ventil R3000

Vysokotlakový redukčný ventil pre rozvody plynov, vzduchu alebo kvapalín, štandardná verzia so vstupným tlakom do 220 bar, s membránovou reguláciou pre výstupné tlaky do 15 bar, s piestovou reguláciou pre vyššie tlaky. Vhodný pre priemyselné aplikácie kde sa vyžaduje vysoký prietok.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX.
Pre použitie v zóne: 1, 21, 2, 22

Redukčný ventil R3000

Max. vstupný tlak: štandard do 220 bar, vyššie tlaky na dopyt

Výstupný tlak: nastaviteľný do 8, 15, 30 alebo 50 bar.
Pripojenie: vstup: G1" vonk. závit, výstup: G 1 1/4" vn. závit

ŠPECIFIKÁCIA:
Tlakomery triedy presnosti 1,6
Váha (verzia s membránou): 18,8 kg
Váha (verzia s piestom): 21,4 kg
Pracovná teplota: -20°C až +60°C
Prietokový koeficient: Kv= 3.5 Nm3/h (Cv = 4,1 US gal/min)
Krytie: IP25

MATERIÁLY:
Telo: mosadz
Vnútorné časti: mosadz
Nastavovacia pružina: C85, nie je v kontakte s médiom
Pružina hlavného ventilu: C85, nie je v kontakte s médiom
Membrána (pre tlaky do 15 bar): zdvojená membrána NBR+PTFE, PTFE v kontakte s médiom
Piest (pre vyššie tlaky): mosadz
O-krúžky: EPDM alebo FPM v závislosti od média (iné materiály na dopyt)
Hlavné tesnenie ventilu: PA 6.6

Model Vstupný tlak (bar) Výstupný tlak (bar) Výstup Médium
R 3000 MA 80 0,8 - 8 G 1 1/4" F CO2
R 3000 MB 80 1,5 - 15 G 1 1/4" F CO2
R 3000 MC 80 3 - 30 G 1 1/4" F CO2
R 3000 HA 220 0,8 - 8 G 1 1/4" F O2, H2, CH4, Vzduch, N2, Ar, He
R 3000 HB  220 1,5 - 15 G 1 1/4" F O2, H2, CH4, Vzduch, N2, Ar, He
R 3000 HC 220 3 - 30 G 1 1/4" F O2, H2, CH4, Vzduch, N2, Ar, He
R 3000 HD 220 5 - 50 G 1 1/4" F O2, H2, CH4, Vzduch, N2, Ar, He





Stiahnuť

Katalógový list - R3000

Stiahnuť (312.76k)
