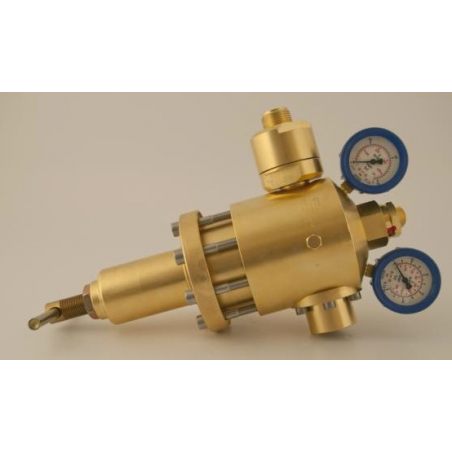

Redukčný ventil R300

Vysokotlakový redukčný ventil pre rozvody plynov, vzduchu alebo kvapalín, štandardná verzia so vstupným tlakom do 220 bar, s membránovou reguláciou pre výstupné tlaky do 15 bar, s piestovou reguláciou pre vyššie tlaky. Vhodný pre priemyselné aplikácie kde sa vyžaduje vysoký prietok.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX.
Pre použitie v zóne: 1, 21, 2, 22

Redukčný ventil R300

Max. vstupný tlak: štandard do 220 bar, vyššie tlaky na dopyt
Výstupný tlak: nastaviteľný do 8, 15, 30, 50 alebo 100 bar

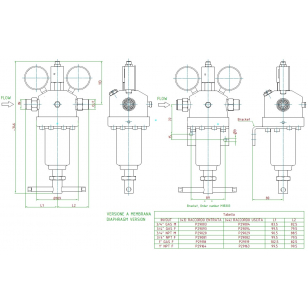

Pripojenie: vstup/výstup: G3/4" vonk. závit

ŠPECIFIKÁCIA:
Tlakomery triedy presnosti 1,6
Váha (verzia s membránou): 9 kg
Váha (verzia s piestom): 10 kg
Pracovná teplota: -20°C až +60°C

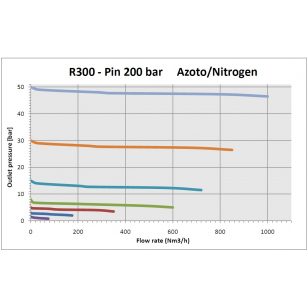

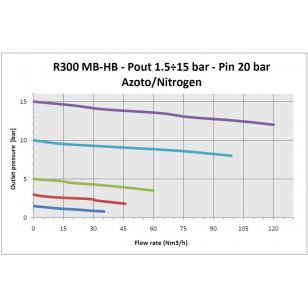

Prietokový koeficient: Kv= 1,5 Nm3/h
Krytie: IP25

MATERIÁLY:
Telo: mosadz
Vnútorné časti: mosadz
Pružina hlavného ventilu: C85, nie je v kontakte s médiom
Nastavovacia pružina: C85, nie je v kontakte s médiom
Membrána (pre tlaky do 15 bar): zdvojená membrána NBR+PTFE, PTFE v kontakte s médiom
Piest (pre vyššie tlaky): mosadz
O-krúžky: EPDM alebo FPM v závislosti od média (iné materiály na dopyt)
Hlavné tesnenie ventilu: PA 6.6

Model Vstupný tlak (bar)    Výstupný tlak (bar)
Vstup Výstup
Médium
R300 MA 80 0,8 - 8 G3/4" M G3/4" M CO2
R300 MB 80 1,5 - 15 G3/4" M G3/4" M CO2
R300 MC 80 3 - 30 G3/4" M G3/4" M CO2
R300 MD 80 5 - 50 G3/4" M G3/4" M CO2
R300 HA 220 0,8 - 8 G3/4" M G3/4" M O2, H2, CH4, Vzduch, N2, Ar, He
R300 HB 220 1,5 - 15 G3/4" M G3/4" M O2, H2, CH4, Vzduch, N2, Ar, He
R300 HC 220 3 - 30 G3/4" M G3/4" M O2, H2, CH4, Vzduch, N2, Ar, He
R300 HD 220 5 - 50 G3/4" M G3/4" M O2, H2, CH4, Vzduch, N2, Ar, He
R300 HE 220 10 - 100 G3/4" M G3/4" M O2, H2, CH4, Vzduch, N2, Ar, He

Stiahnuť

Katalógový list - R300

Stiahnuť (354.39k)
