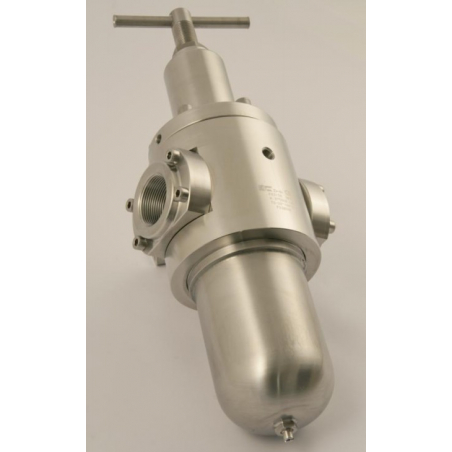

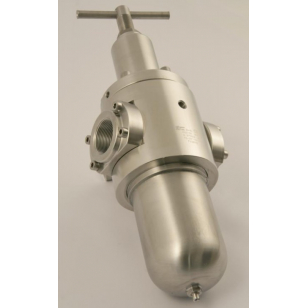

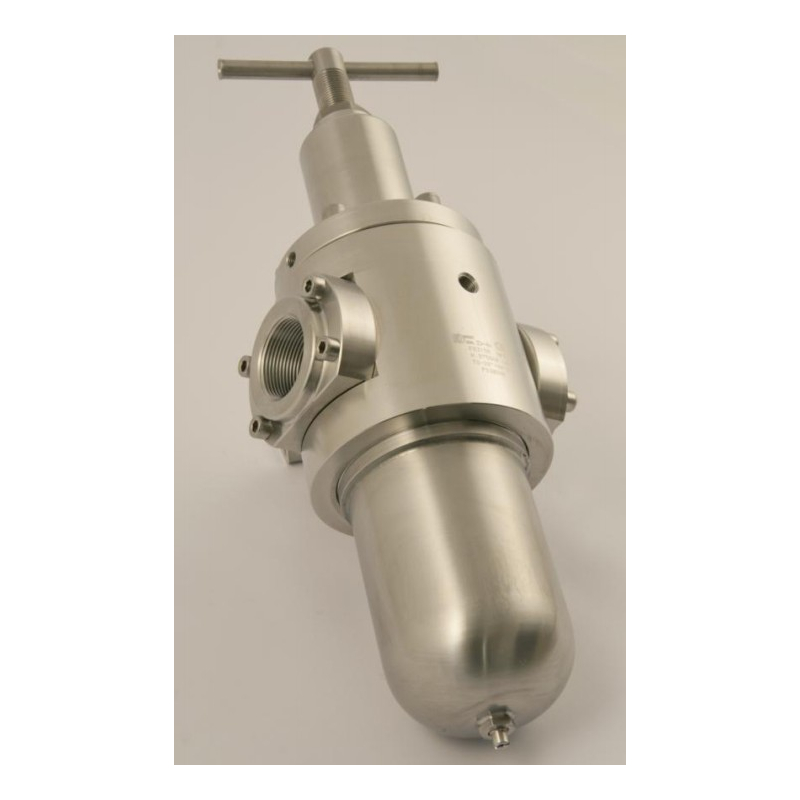

Redukčný ventil FR320M

Stredotlakový redukčný ventil so vstavaným filtrom pre rozvody vzduchu, so vstupným tlakom do 30 bar a piestovou reguláciou. Vhodný pre priemyselné aplikácie.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX.
Pre použitie v zóne: 1, 21, 2, 22



Redukčný ventil FR320M

Max. vstupný tlak: 30 bar
Výstupný tlak: nastaviteľný do 8 alebo 15 bar
Pripojenie: vstup/výstup: G 2" vn. závitt

ŠPECIFIKÁCIA:
Váha: 15,5 kg
Pracovná teplota: -20°C až +60°C

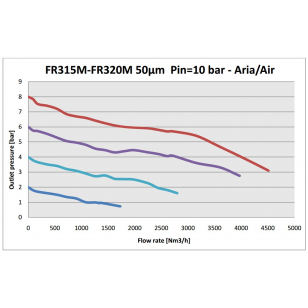

Prietokový koeficient: Kv= 12.6 Nm3/h (Cv = 14,7 US gal/min)
Kapacita nádoby: 1000 cc
Krytie: IP25
Prípoj pre tlakomer na výstupe: G1/4"


MATERIÁLY:
Telo: nerez AISI 316L
Vnútorné časti: nerez AISI 316L
Filtračné vložky 50µm a 5µm: nerez AISI 316L
Pružina hlavného ventilu: nerez AISI 302
Nastavovacia pružina: C85 niklovaná (nie je v kontakte z médiom)
Piest: nerez AISI 316L
O-krúžky: FPM (iné materiály na dopyt)
Hlavné tesnenie ventilu: FPM


Model Vstupný tlak (bar) Výstupný tlak (mbar) Výstup Filtrácia Médium
FR320M 30 0,8 - 8 G 2" F 50µm
Vzduch
FR320M 30 1,5 - 15 G 2" F 50µm
Vzduch




Stiahnuť

Katalógový list - FR315/320M

Stiahnuť (400.03k)
