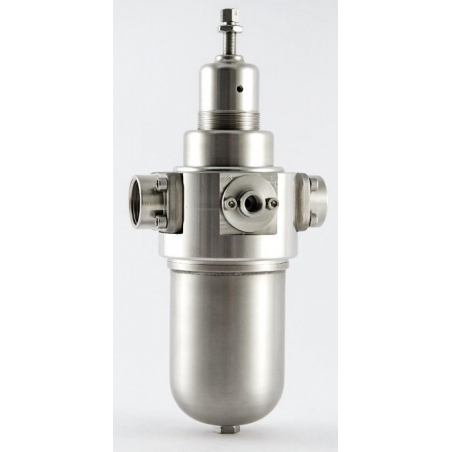

Redukčný ventil 310FR

Stredotlakový redukčný ventil so vstavaným filtrom pre rozvody vzduchu, so vstupným tlakom do 30 bar a piestovou reguláciou. Vhodný pre priemyselné aplikácie.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX.
Pre použitie v zóne: 1, 21, 2, 22



Redukčný ventil 310FR

Max. vstupný tlak: 30 bar
Výstupný tlak: nastaviteľný do 8 alebo 15 bar
Pripojenie: vstup/výstup: G 1" vn. závit, G 3/4" vn. závit, NPT 1" vn. závit alebo NPT 3/4" vn. závit

ŠPECIFIKÁCIA:
Váha: 5,8 kg
Pracovná teplota: -20°C až +80°C

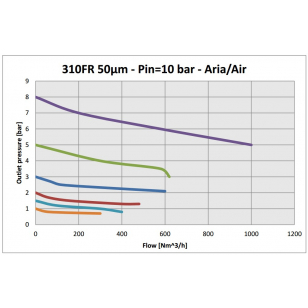

Prietokový koeficient: Kv= 3 Nm3/h
Kapacita nádoby: 500 cc
Krytie: IP25
Prípoj pre tlakomer na výstupe: G1/4"


MATERIÁLY:
Telo: nerez AISI 316L
Vnútorné časti: nerez AISI 316L
Filtračné vložky 50µm a 5µm: nerez AISI 316L
Pružina hlavného ventilu: nerez AISI 302
Nastavovacia pružina: C85 niklovaná (nie je v kontakte z médiom)
Piest: nerez AISI 316L
O-krúžky: FPM (iné materiály na dopyt)
Hlavné tesnenie ventilu: FPM


Model Vstupný tlak (bar) Výstupný tlak (mbar) Výstup Filtrácia Médium
310FR 30 0,8 - 8
G 1" F
G 3/4" F
NPT 1" F
NPT 3/4" F
50µm
Vzduch
310FR 30 1,5 - 15
G 1" F
G 3/4" F
NPT 1" F
NPT 3/4" F
50µm
Vzduch




Stiahnuť

Katalógový list - 310FR

Stiahnuť (344.92k)
