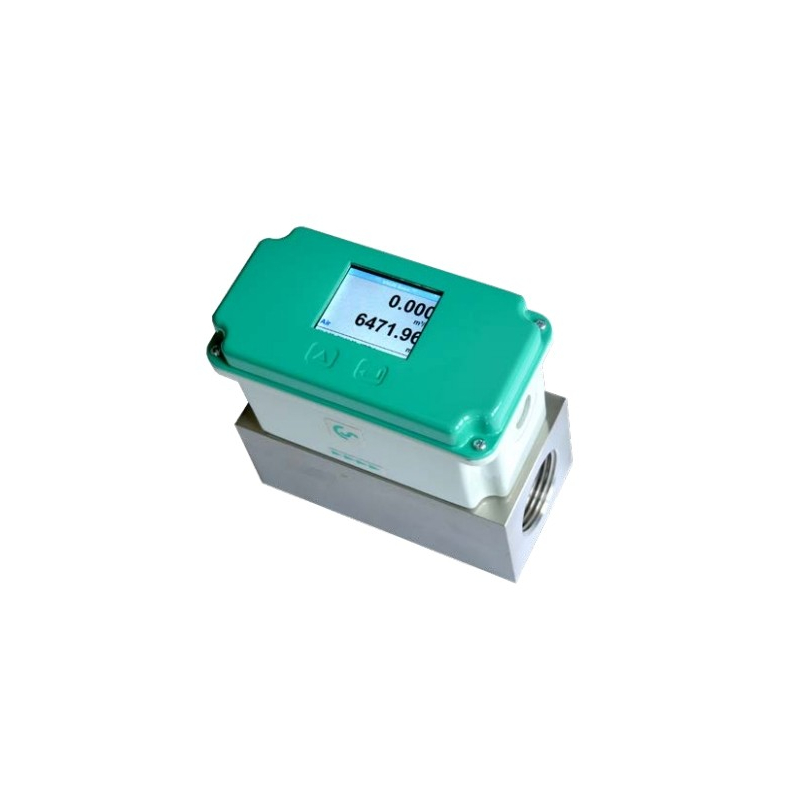

Prietokomer MFP 110

Kompaktný potrubný prietokomer
S integrovaným usmerňovačom prietoku - nevyžaduje vstupnú sekciu

Nový typ prietokomera kombinuje moderné digitálne rozhrania pre pripojenie do systému monitorovania nákladov s malou kompaktnou konštrukciou. Je výhodný pre integráciu do siete sledovania nákladov viacerých spotrebičov

Prietokomer MFP 110

Prietokomer MFP 110 pracuje na osvedčenom princípe kalorimetrického merania, vyhrievaný senzor je ochladzovaný okolo prúdiacim plynom. Rýchlosť ochladzovania senzora je priamo úmerná hmote prechádzajúceho vzduchu alebo plynu.
Meranie nie je ovplyvňované zmenami tlaku a teploty. Teplota plynu je meraná čidlom v senzore.


Výhody na prvý pohľad:

• Kompaktné malé rozmery - pre použitie v strojoch, priame monitorovanie stavu stroja u užívateľa

• Voliteľné analógové výstupy - (4...20 mA a pulzný výstup) alebo digitálne rozhranie ako Modbus RTU, Ethernet (tiež PoE), M-Bus

• Všetky rozhrania sú programovateľné cez displej.


Použitie:

  •        Meranie spotreby stlačeného vzduchu, vyváženie prietoku vzduchu
  •        Monitorovanie možných únikov v rozvodoch vzduchu a plynov
  •        Mobilné meranie spotreby vzduchu pre samostatné stroje alebo zariadenia
  •        Meranie prietoku procesných plynov ako dusík, CO2, kyslík, argón, oxid dusný ...
  •        Meranie prietoku dusíka z dusíkových generátorov
  •

Technické údaje:

 Jednotka prietoku:            Stlačený vzduch: m3/h, l/min (1 bar, 20°C).

Plyny:                                   Nm3/h, Nl/min (1,013 bar, 0°C).

Nastaviteľné tlačidlom:    m3/h, m3/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min

Princíp merania:                kalorimetrické meranie prietoku

Merateľné médiá:             vzduch, plyny

Merací rozsah:                   0,3 - 1195 m3/h podľa zvolenej dimenzie

Presnosť:                            ± 1,5% z meranej hodnoty, ± 0,05% z celého rozsahu.

Na objednávku:                 špeciálna kalibrácia (5 bodov) s ISO certifikátom.

 Prevádzková teplota:       -30 až 80 °C

 Prevádzkový tlak:             do 16 bar.

 Analógový výstup:            4...20 mA pre m3/h resp. l/min

 Digitálny výstup:              Rozhranie RS 485 (Modbus RTU), za príplatok: M-Bus Ethernet, alebo PoE

 Pulzný výstup:                   1 pulz na 1 m3 resp. za 1 liter pretečeného objemu, galvanicky oddelený

 Napájanie:                         24 VDC, ± 15%

 Zaťaženie:                          < 500 Ω

 Materiál schránky:           Polykarbonát

 Materiál meracej sekcie:Hliník

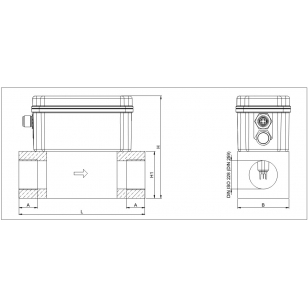

Pripojovacie závity meracej sekcie: vonkajšie závity: G 1/4“ až G 2“ (BSP) resp. NPT1/2“ až 2“.
