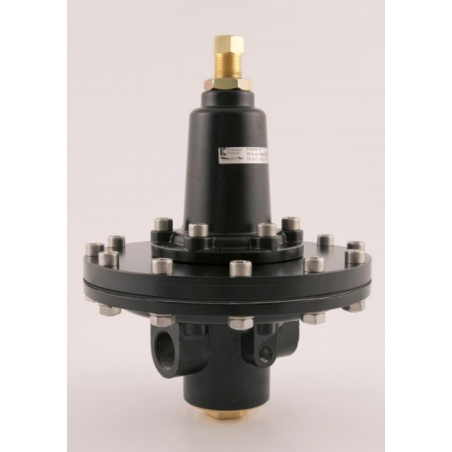

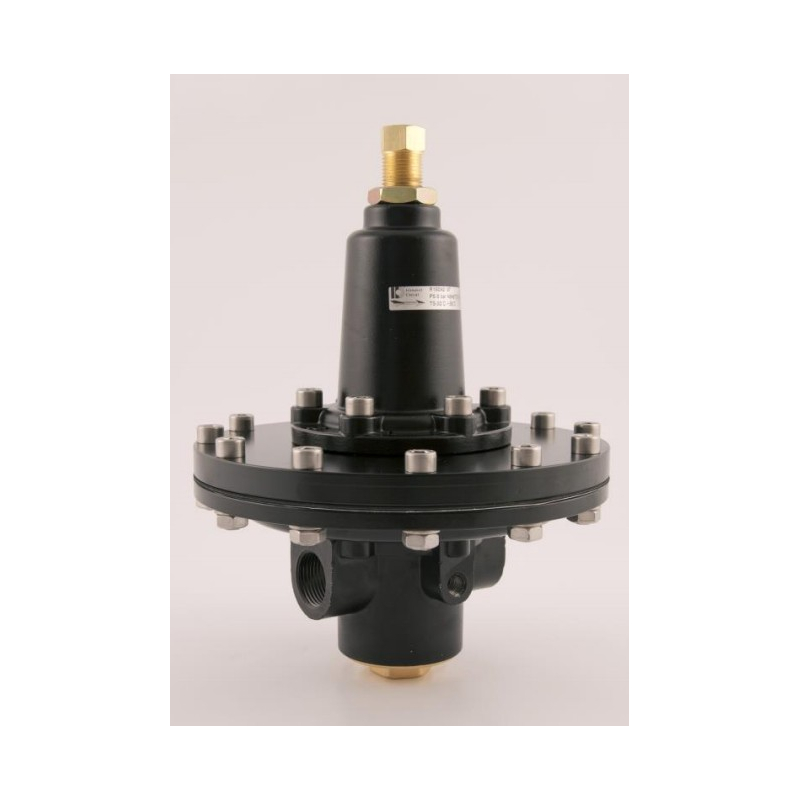

Redukčný ventil R180

Nízkotlakový redukčný ventil pre rozvody plynov, so vstupným tlakom do 6 bar a membránovou reguláciou pre výstupné tlaky do 6000 mbar. Vhodný pre priemyselné aplikácie.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX.
Pre použitie v zóne: 1, 21, 2, 22


Redukčný ventil R180

Max. vstupný tlak: 6 bar
Výstupný tlak: nastaviteľný do 50, 100, 700 alebo 6000 mbar
Pripojenie: vstup/výstup: G1" vn. závit

ŠPECIFIKÁCIA:
Váha: 10 kg
Pracovná teplota: -20°C až +60°C
Prietokový koeficient: Kv= 1.8 Nm3/h (Cv = 2,1 US gal/min)
Krytie: IP25
Prípoj pre tlakomer na výstupe: G1/4"


MATERIÁLY:
Telo: eloxovaný hliník
Vnútorné časti: mosadz/nerez AISI 316L
Pružina hlavného ventilu: nerez AISI 316L
Nastavovacia pružina: C85, nie je v kontakte s médiom
Membrána: zdvojená membrána NBR+PTFE (PTFE v kontakte s médiom)
O-krúžky: NBR / EPDM/FPM v závislosti od média
Hlavné tesnenie ventilu: NBR / EPDM/FPM v závislosti od média


Model Vstupný tlak (bar) Výstupný tlak (mbar) Výstup
Médium
R180 A 6 20 - 50 G 1" F
O2***
*
 **
R180 B 6 50 - 100 G 1" F
O2***
*
 **
R180 C 6 100 - 700 G 1" F
O2***
*
 **
R180 D 6 600 - 6000 G 1" F O2***
*
**

* Vzduch, N2, He, Ar, H2, C3H8, CH4
** CO2, N2O
*** Telo z mosadze


Stiahnuť

Katalógový list - R180

Stiahnuť (332.53k)
