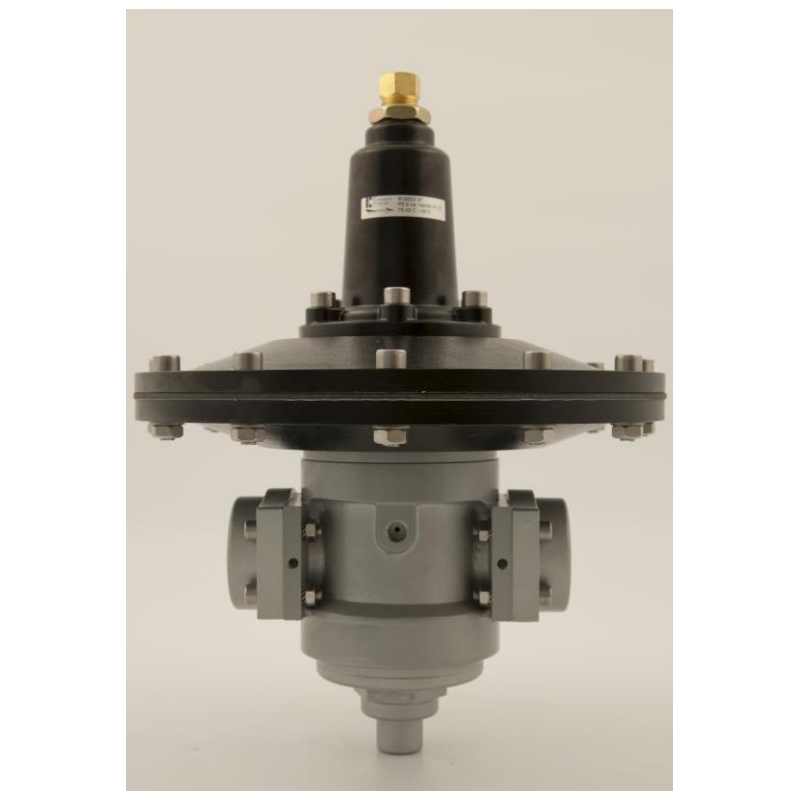

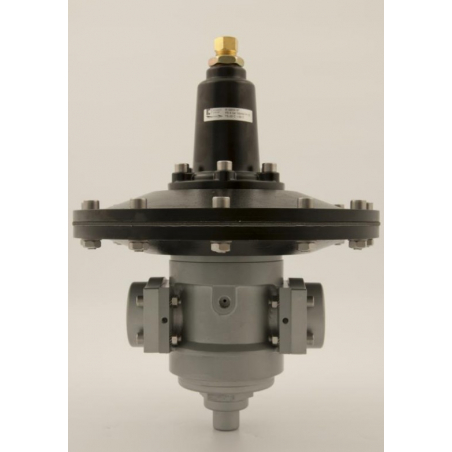

Redukčný ventil R190

Nízkotlakový redukčný ventil pre rozvody plynov, so vstupným tlakom do 6 bar a mebránovou reguláciou pre výstupné tlaky do 3000 mbar. Vhodný pre priemyselné aplikácie.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX.
Pre použitie v zóne: 1, 21, 2, 22

Redukčný ventil R190

Max. vstupný tlak: 6 bar
Výstupný tlak: nastaviteľný do 50, 150, 300 alebo 3000 mbar
Pripojenie: vstup/výstup: G2" vn. závit

ŠPECIFIKÁCIA:
Váha: 15 kg
Pracovná teplota: -20°C až +60°C
Prietokový koeficient: Kv= 5,7 Nm3/h (Cv = 6,67 US gal/min)
Krytie: IP25
Prípoj pre tlakomer na výstupe: G1/4"
Nastavovacia skutka na vstupný tlak


MATERIÁLY:
Telo: hliník
Vnútorné časti: mosadz/nerez AISI 316L
Pružina hlavného ventilu: nerez AISI 302
Nastavovacia pružina: C85, nie je v kontakte s médiom.
Membrána: NBR a PTFE zdvojená membrána (PTFE membrána v kontakte s médiom)
O-krúžky: NBR / EPDM v závislosti od média
Hlavné tesnenie ventilu: NBR / EPDM v závislosti od média


Model Vstupný tlak (bar) Výstupný tlak (bar)
Výstup
Médium

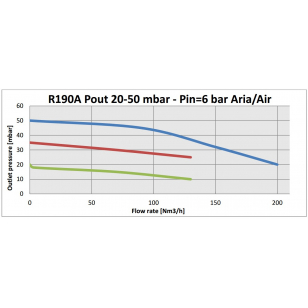

R190 A 6 20 - 50 G 2" F
Vzduch, N2, He, Ar, H2, C3H8, CH4
NH3, CO2, N2O

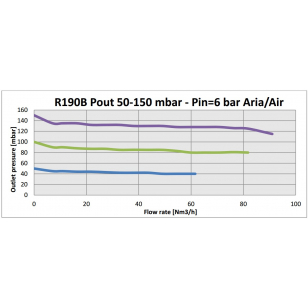

R190 B 6 50 - 150 G 2" F
Vzduch, N2, He, Ar, H2, C3H8, CH4
NH3, CO2, N2O
R190 C 6 150 - 300 G 2" F
Vzduch, N2, He, Ar, H2, C3H8, CH4
NH3, CO2, N2O

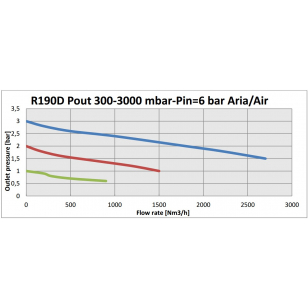

R190 D 6 300 - 3000 G 2" F
Vzduch, N2, He, Ar, H2, C3H8, CH4
NH3, CO2, N2O

Stiahnuť

Katalógový list - R190

Stiahnuť (335.19k)
