Signálny prístroj SDAM L4

Monitorovací a alarmový prístroj so 4 vstupmi pre rozvody technických a medicinálnych plynov.

Signálny prístroj SDAM L4

Popis

Monitorovací a alarmový prístroj pre rozvody technických a medicinálnych plynov. V súlade s európskou smernicou 93/42/CE o zdravotníckych zariadeniach.

Použitie

  • Signalizácia nízkeho tlaku plynu v tlakových fľašiach na zdrojovom redukčnom panely pri prvom stupni redukcie plynu.
  • Sledovanie tlaku plynu v jednotlivých vetvách centrálneho rozvodu plynov.


Funkcie

  • 4 digitálne vstupy pre spínacie senzory ako tlakové spínače alebo vákuové spínače
  • Poplach oznamovaný štyrmi červenými LED diódami pre vysokú prioritu
  • Funkcia obnovenia poplachu po 15 minútach, voliteľná DIP-spínačmi
  • Nastaviteľná funkcia kontaktov N.O. alebo N.C.
  • Jeden prepínací kontakt pre externú signalizácií poplachu.
  • Kontakt pre pre externú sirénu
  • 4 nezávislé výstupy pre reprodukovanie vstupného stavu
  • RS485 lokálne sieťové rozhranie a vlastný SDAMNET protokol (voliteľne)



Technické údaje

Napájanie 230 Vac 50/60 Hz., P max. 5 VA, poistka 0,5 A
Vizuálna signalizácia Zapnutý prístroj: LED Ø 5 mm, zelená
Núdzový stav: LED Ø 5 mm, červená
Akustická signalizácia Piezoelektrická siréna s výkonom 85dB vo vzdialenosti 1 meter od prístroja.
Vstupy 4 izolované vstupy až do 2.500 V
Napájanie kontaktov: interné 12 Vdc/ externé 9-24 Vdc
Konfigurácia kontaktov: N.O./ N.C. voliteľné
Kompatibilita: štandardný mechanický kontakt
Výstup 4 izolované výstupy
V max.:28 Vdc, I max.:30 mA
Výstupné signály Kumulatívna signalizácia – spustená jedným alebo viacerými poplachmi (N.C. operácia)
Vonkajšia siréna – nasleduje zvukový signál
(Viď výstupy pre elektrické vlastnosti)

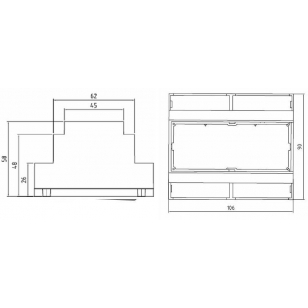

Schránka Plastová 6-modulová schránka s uložením na lištu DIN (EN 60715) v súlade s normou DIN 43380, rozmery 160x90x58 mm
Váha 380 g.
Pracovná teplota -10 – 65 °C
Prehlásenie o zhode CEI-EN61000-6-3,CEI-EN61000-6-1,CEI-EN60601-1, DE 73/23/EC, DE 89/336/EC, CE značka
