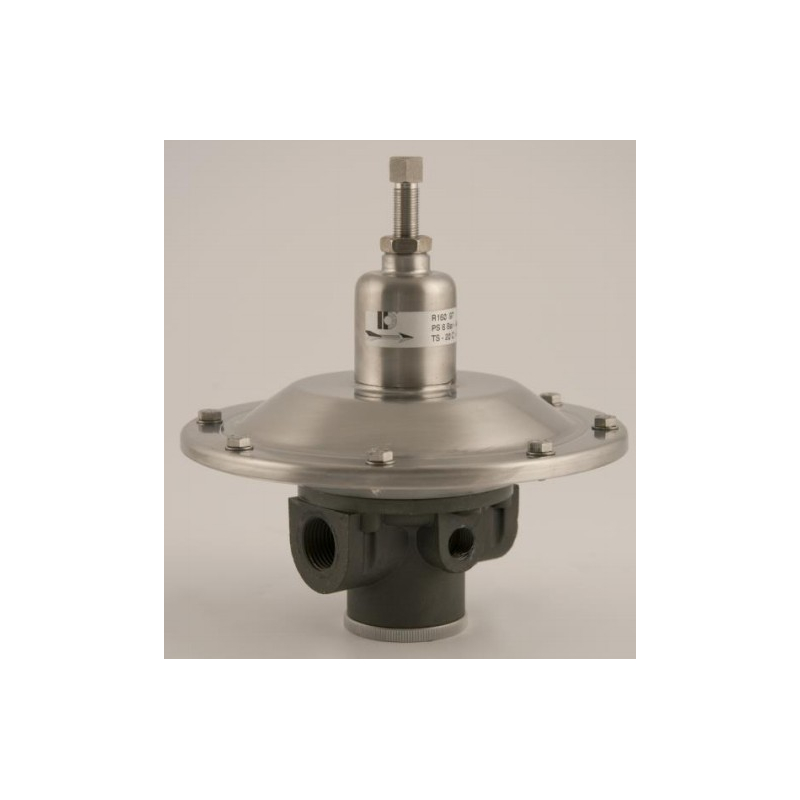

Redukčný ventil R4160 - AMONIAK

Nízkotlakový redukčný ventil pre rozvody plynov, so vstupným tlakom do 6 bar, s mebránovou reguláciou pre výstupné tlaky do 700 mbar. Vhodný pre aplikácie s použitím amoniaku.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX.
Pre použitie v zóne: 1, 21, 2, 22

Redukčný ventil R4160 - AMONIAK

Max. vstupný tlak: 6 bar
Výstupný tlak: nastaviteľný do 45, 200 alebo 700 mbar
Pripojenie: vstup: G1/2" vn. závit, výstup: G3/4" vn. závit

ŠPECIFIKÁCIA:
Váha: 1,3 kg
Pracovná teplota: -20°C až +60°C
Minimálny výstupný tlak: 5mbar pre model A a 10 mbar pre model B a C
Prietokový koeficient: Kv= 0.4 Nm3/h (Cv = 0,47 US gal/min)
Krytie: IP25




MATERIÁLY:
Telo: eloxovaný hliník
Vnútorné časti: nerez AISI 316L
Nastavovacia pružina: C85, nie je v kontakte s médiom
Membrána: NBR, zdvojená membrána NBR+PTFE pre CO2 verziu (PTFE v kontakte s médiom)
O-krúžky: NBR / EPDM v závislosti od média
Hlavné tesnenie ventilu: NBR / EPDM v závislosti od média

Model Vstupný tlak (bar) Výstupný tlak (mbar) Výstup
Médium
R4160 A 6 5 - 45 G3/4" F
Vzduch, N2, He, Ar, H2, C3H8, CH4
NH3, CO2, N2O
R4160 B 6 20 - 200 G3/4" F
Vzduch, N2, He, Ar, H2, C3H8, CH4
NH3, CO2, N2O
R4160 C 6 150 - 700 G3/4" F
Vzduch, N2, He, Ar, H2, C3H8, CH4
NH3, CO2, N2O

Stiahnuť

Katalógový list - R4160

Stiahnuť (325.96k)
