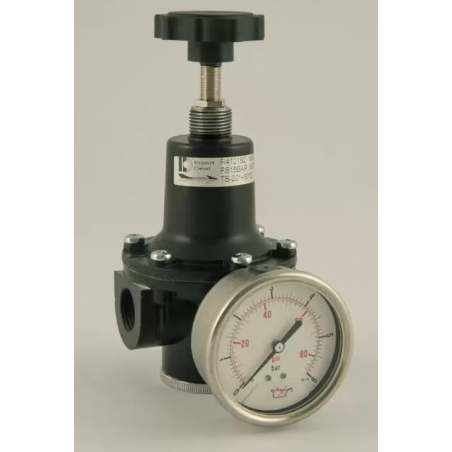

Redukčný ventil R4121 - AMONIAK

Stredotlakový redukčný ventil pre rozvody plynov, so vstupným tlakom do 30 bar, s mebránovou reguláciou pre výstupné tlaky do 15 bar. Vhodný pre aplikácie s použitím amoniaku.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX.
Pre použitie v zóne: 1, 21, 2, 22

Redukčný ventil R4121 - AMONIAK

Max. vstupný tlak: 30 bar

Výstupný tlak: nastaviteľný do 1.5, 3, 8 alebo 15 bar
Pripojenie: vstup/výstup: G1/2" vn. závit

ŠPECIFIKÁCIA:
Tlakomery triedy presnosti 1,6
Váha: 1kg
Pracovná teplota: -20°C až +60°C

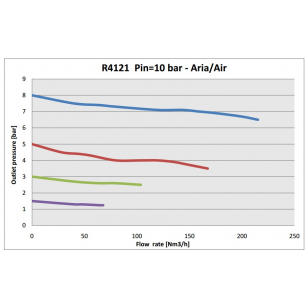

Prietokový koeficient: Kv= 1,6 Nm3/h (Cv = 1,87 US gal/min)
Krytie: IP25

MATERIÁLY:
Telo: hliník
Vnútorné časti: nerez AISI 316L
Nastavovacia pružina: C85, nie je v kontakte s médiom
Pružina hlavného ventilu: nerez AISI 302
Membrána: zdvojená mebrána NBR+PTFE, PTFE v kontakte s médiom
Piest (pre vyššie tlaky): mosadz
O-krúžky: EPDM
Hlavné tesnenie ventilu: EPDM

Model Vstupný tlak (bar) Výstupný tlak (bar) Výstup
Médium
R4121 A 15 0,2 - 1,5 G 1/2" F NH3
R4121 A 30 0,2 - 15 G 1/2" F Vzduch, N2, He, Ar, H2, CO2
R4121 B 15 0,3 - 3 G 1/2" F NH3
R4121 B 30 0,3 - 3 G 1/2" F Vzduch, N2, He, Ar, H2, CO2
R4121 C 15 0,8 - 8 G 1/2" F NH3
R4121 C 30 0,8 - 8 G 1/2" F Vzduch, N2, He, Ar, H2, CO2
R4121 E 15 1,5 - 15 G 1/2" F NH3
R4121 E 30 1,5 - 15 G 1/2" F Vzduch, N2, He, Ar, H2, CO2

Stiahnuť

Katalógový list - R4121

Stiahnuť (332.88k)
