Redukčný ventil R4190 - AMONIAK

Nízkotlakový redukčný ventil pre rozvody plynov, so vstupným tlakom do 6 bar, s mebránovou reguláciou pre výstupné tlaky do 3000 mbar. Vhodný pre aplikácie s použitím amoniaku.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX.
Pre použitie v zóne: 1, 21, 2, 22

Redukčný ventil R4190 - AMONIAK

Max. vstupný tlak: 6 bar
Výstupný tlak: nastaviteľný do 50, 150, 300 alebo 3000 mbar
Pripojenie: vstup/výstup: G2" vn. závit

ŠPECIFIKÁCIA:
Váha: 15,5 kg
Pracovná teplota: -20°C až +60°C
Prietokový koeficient: Kv= 5,7 Nm3/h (Cv = 6,67 US gal/min)
Krytie: IP25

MATERIÁLY:
Telo: hliník
Vnútorné časti: nerez AISI 316L
Pružina hlavného ventilu: nerez AISI 302
Nastavovacia pružina: C85, nie je v kontakte s médiom.
Membrána: NBR a PTFE zdvojená membrána (PTFE membrána v kontakte s médiom)
O-krúžky: NBR / EPDM v závislosti od média
Hlavné tesnenie ventilu: NBR / EPDM v závislosti od média

Model Vstupný tlak (bar) Výstupný tlak (mbar)
Výstup
Médium

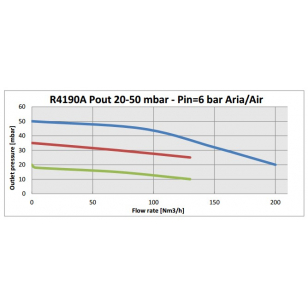

R4190 A 6 20 - 50 G2" F
Vzduch, N2, He, Ar, H2, C3H8, CH4
NH3, CO2, N2O

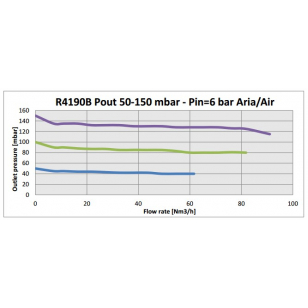

R4190 B 6 50 - 150 G2" F
Vzduch, N2, He, Ar, H2, C3H8, CH4
NH3, CO2, N2O
R4190 C 6 150 - 300 G2" F
Vzduch, N2, He, Ar, H2, C3H8, CH4
NH3, CO2, N2O

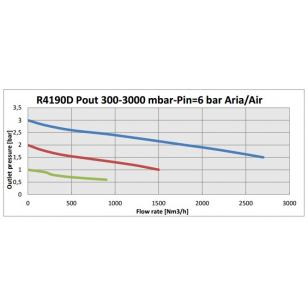

R4190 D 6 300 - 3000 G2" F
Vzduch, N2, He, Ar, H2, C3H8, CH4
NH3, CO2, N2O

Stiahnuť

Katalógový list - R4190

Stiahnuť (333.69k)
