R121, G1/2", vstupný tlak do 50 bar, výst. rozsahy 1,5, 3, 8, 30 a 50 bar.

Max. vstupný tlak: do 50 bar
Výstupný tlak: nastaviteľný do 1.5, 3, 8, 15, 30 alebo 50 bar
Pripojenie: vstup/výstup: G1/2" vnútorný závit.

Stredotlakový redukčný ventil pre rozvody plynov, vzduchu alebo kvapalín, so vstupným tlakom do 50 bar, s membránovou reguláciou pre výstupné tlaky do 15 bar, s piestovou reguláciou pre vyššie tlaky. Vhodný pre priemyselné aplikácie.

Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX, vhodný pre použitie vo výbušnom prostredí zóny 1, 21, 2, 22.

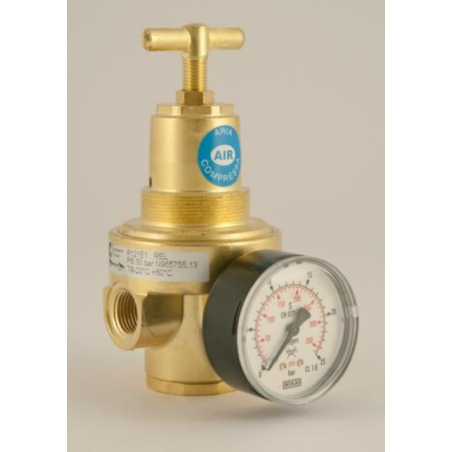

Redukčný ventil R121

Max. vstupný tlak: do 50 bar
Výstupný tlak: nastaviteľný do 1.5, 3, 8, 15, 30 alebo 50 bar
Pripojenie: vstup/výstup: G1/2" vnútorný závit

ŠPECIFIKÁCIA
Výstupný tlakomer triedy presnosti 1,6

Váha (verzia s membránou):2 kg
Váha (verzia s piestom):2,2 kg
Pracovná teplota: -20°C až +60°C
Prietokový koeficient: Kv= 1 Nm3/h (Cv= 1,17 US gal/min)
Krytie: IP25
Prípoj pre tlakomer na oboch stranách: G1/4"

MATERIÁLY:
Telo: mosadz

Vnútorné časti: mosadz
Pružina hlavného ventilu: nerez AISI 302
Nastavovacia pružina: C85, nie je v kontakte s médiom
Membrána: zdvojená membrána NBR + PTFE (PTFE v kontakte s médiom)
Piest: mosadz
O-krúžky: NBR/FPM/EPDM v závislosti od média (iné materiály na dopyt)
Tesnenie hlavného ventilu: NBR/FPM/EPDM v závislosti od média (iné materiály na dopyt), PUR pri vstupných tlakoch vyšších ako 30 bar

Model Vstupný tlak (bar) Výstupný tlak (bar) Výstup Médium
 R121 A1 30 0,2 - 1,5 G 1/2" F O2
Kvapaliny
*
Vzduch s odvzdušnením
 R121 B1 30 0,3 - 3 G 1/2" F O2
Kvapaliny
*
Vzduch s odvzdušnením
 R121 C1 30 0,8 - 8 G 1/2" F O2
Kvapaliny
*
Vzduch s odvzdušnením
R121 E1 30 1,5 - 15 G 1/2" F O2
Kvapaliny
*
Vzduch s odvzdušnením
R121 F1 50 1,5 - 15 G 1/2" F  O2
 Kvapaliny
 *
Vzduch s odvzdušnením
R121 G1 50 3 - 30   G 1/2" F  O2
 Kvapaliny
*
Vzduch s odvzdušnením
R121 L1 50 5 - 50 G 1/2" F O2
 Kvapaliny
 *
 Vzduch s odvzdušnením

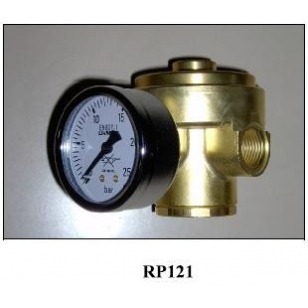

RP121 E1** 30 1,5 - 15 G 1/2" F O2
 Kvapaliny
*
Vzduch s odvzdušnením
RP121 F1** 50 1,5 - 15 G 1/2" F O2
 Kvapaliny
 *
Vzduch s odvzdušnením
RP121 L1** 50 5 - 50 G 1/2" F O2
  Kvapaliny
*
Vzduch s odvzdušnením

* Vzduch, N2, He, Ar, H2, C3H8, CH4, CO2, N2O
** Verzia pre dialkové ovládanie

Stiahnuť

Katalógový list - R112...R121

Stiahnuť (471.77k)
