R123, G1", vstupný tlak do 50 bar, výst. rozsahy 1,5, 3, 8, 30 a 50 bar.

Max. vstupný tlak: do 50 bar
Výstupný tlak: nastaviteľný do 1.5, 3, 8, 15, 30 alebo 50 bar
Pripojenie: vstup/výstup: G1" vn. závit.

Stredotlakový redukčný ventil pre rozvody plynov, vzduchu alebo kvapalín, so vstupným tlakom do 50 bar, s membránovou reguláciou pre výstupné tlaky do 15 bar, s piestovou reguláciou pre vyššie tlaky. Vhodný pre priemyselné aplikácie.

Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX, vhodný pre použitie vo výbušnom prostredí zóny 1, 21, 2, 22.

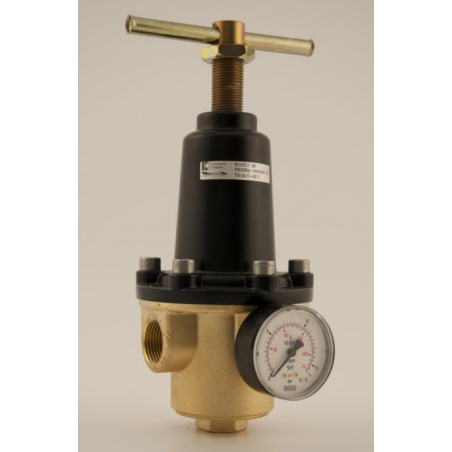

Redukčný ventil R123

Max. vstupný tlak: do 50 bar
Výstupný tlak: nastaviteľný do 1.5, 3, 8, 15, 30 alebo 50 bar
Pripojenie: vstup/výstup: G1" vn. závit

ŠPECIFIKÁCIA:
Tlakomer triedy presnosti 1,6

Váha (verzia s membránou): 5,7 kg
Váha (verzia s piestom): 8 kg
Pracovná teplota: -20°C až +60°C
Prietokový koeficient: Kv= 5,5 Nm3/h (Cv= 6,4 US gal/min)
Krytie: IP25
Prípoj pre tlakomer na oboch stranách: G1/4"

MATERIÁLY:
Telo: mosadz
Zvon: hliník
Vnútorné časti: mosadz
Pružina hlavného ventilu: nerez AISI 302
Nastavovacia pružina: C85, nie je v kontakte s médiom
Membrána: zdvojená membrána NBR a PTFE (PTFE v kontakte s médiom), NBR membrána pre verziu s odvzdušnením
Piest: mosadz
O-krúžky: NBR/FPM/EPDM v závislosti od média (iné materiály na dopyt)
Tesnenie hlavného ventilu: NBR/FPM/EPDM pre vstupné tlaky do 30 bar v závislosti od média, PUR pri vstupných tlakoch vyšších ako 30 bar (iné materiály na dopyt).

 VERZIE:
Model Vstupný tlak (bar) Výstupný tlak (bar) Výstup Médium
R123 A1 30 0,2 - 1,5 G 1" F O2
Kvapaliny
*
Vzduch s odvzdušnením
R123 B1 30 0,3 - 3 G 1" F O2
Kvapaliny
*
Vzduch s odvzdušnením
R123 C1 30 0,8 - 8 G 1" F O2
Kvapaliny
*
Vzduch s odvzdušnením
R123 E1 30 1,5 - 15 G 1" F O2
Kvapaliny
*
Vzduch s odvzdušnením
R123 F1 50 1,5 - 15 G 1" F  O2
 Kvapaliny
 *
Vzduch s odvzdušnením
R123 G1 50 3 - 30 G 1" F O2
 Kvapaliny
*
Vzduch s odvzdušnením
R123 L1 50 5 - 50 G 1" F O2
 Kvapaliny
 *
 Vzduch s odvzdušnením

RP123 E1** 30 1,5 - 15 G 1" F O2
 Kvapaliny
*
Vzduch s odvzdušnením
RP123 F1** 50 1,5 - 15 G 1" F O2
 Kvapaliny
 *
Vzduch s odvzdušnením
RP123 L1** 50 5 - 50 G 1" F O2
  Kvapaliny
*
Vzduch s odvzdušnením

* Vzduch, N2, He, Ar, H2, C3H8, CH4, CO2, N2O
** Verzia pre dialkové ovládanie
