R114, G1/4", vstupný tlak do 50 bar, výst. rozsahy 1,5, 3, 8, 30 a 50 bar.
Max. vstupný tlak: do 50 bar
Výstupný tlak: nastaviteľný do 1.5, 3, 8, 15, 30 alebo 50 bar
Pripojenie: vstup/výstup: G1/4" vnútorný závit.
Stredotlakový redukčný ventil pre rozvody plynov, vzduchu alebo kvapalín, so vstupným tlakom do 50 bar, s membránovou reguláciou pre výstupné tlaky do 15 bar, s piestovou reguláciou pre vyššie tlaky. Vhodný pre priemyselné aplikácie.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX, vhodný pre použitie vo výbušnom prostredí zóny 1, 21, 2, 22.

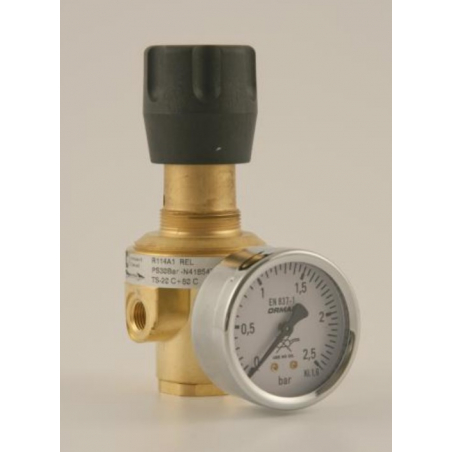

Redukčný ventil R114
Max. vstupný tlak: do 50 bar
Výstupný tlak: nastaviteľný do 1.5, 3, 8, 15, 30 alebo 50 bar
Pripojenie: vstup/výstup: G1/4" vnútorný závit
ŠPECIFIKÁCIA:
Výstupný tlakomer triedy presnosti 1,6
Váha (verzia s membránou):1,3 kg
Váha (verzia s piestom):1,8 kg
Pracovná teplota: -20°C až +60°C
Prietokový koeficient: Kv= 0,35 Nm3/h (Cv= 0,41 US gal/min)
Krytie: IP25
Prípoj pre tlakomer na oboch stranách: G1/4"
MATERIÁLY:
Telo: mosadz
Vnútorné časti: mosadz
Pružina hlavného ventilu: nerez AISI 304
Nastavovacia pružina: C85, nie je v kontakte s médiom
Membrána: zdvojená membrána NBR + PTFE (PTFE v kontakte s médiom)
Piest: mosadz
O-krúžky: NBR/FPM/EPDM v závislosti od média (iné materiály na dopyt)
Tesnenie hlavného ventilu: NBR/FPM/EPDM v závislosti od média (iné materiály na dopyt), PUR pri vstupných tlakoch vyšších ako 30 bar.
VERZIE:
| Model | Vstupný tlak (bar) | Výstupný tlak (bar) | Výstup | Médium |
| R114 A1 | 30 | 0,2 - 1,5 | G 1/4" F | O2 |
| Kvapaliny | ||||
| * | ||||
| Vzduch s odvzdušnením | ||||
| R114 B1 | 30 | 0,3 - 3 | G 1/4" F | O2 |
| Kvapaliny | ||||
| * | ||||
| Vzduch s odvzdušnením | ||||
| R114 C1 | 30 | 0,8 - 8 | G 1/4" F | O2 |
| Kvapaliny | ||||
| * | ||||
| Vzduch s odvzdušnením | ||||
| R114 E1 | 30 | 1,5 - 15 | G 1/4" F | O2 |
| Kvapaliny | ||||
| * | ||||
| Vzduch s odvzdušnením | ||||
| R114 F1 | 50 | 1,5 - 15 | G 1/4" F | O2 |
| Kvapaliny | ||||
| * | ||||
| Vzduch s odvzdušnením | ||||
| R114 G1 | 50 | 3 - 30 | G 1/4" F | O2 |
| Kvapaliny | ||||
| * | ||||
| Vzduch s odvzdušnením | ||||
| R114 L1 | 50 | 5 - 50 | G 1/4" F | O2 |
| Kvapaliny | ||||
| * | ||||
| Vzduch s odvzdušnením | ||||
| RP114 E1** | 30 | 1,5 - 15 | G 1/4" F | O2 |
| Kvapaliny | ||||
| * | ||||
| Vzduch s odvzdušnením | ||||
| RP114 F1** | 50 | 1,5 - 15 | G 1/4" F | O2 |
| Kvapaliny | ||||
| * | ||||
| Vzduch s odvzdušnením | ||||
| RP114 L1** | 50 | 5 - 50 | G 1/4" F | O2 |
| Kvapaliny | ||||
| * | ||||
| Vzduch s odvzdušnením | ||||
* Vzduch, N2, He, Ar, H2, C3H8, CH4, CO2, N2O** Verzia pre dialkové ovládanie
