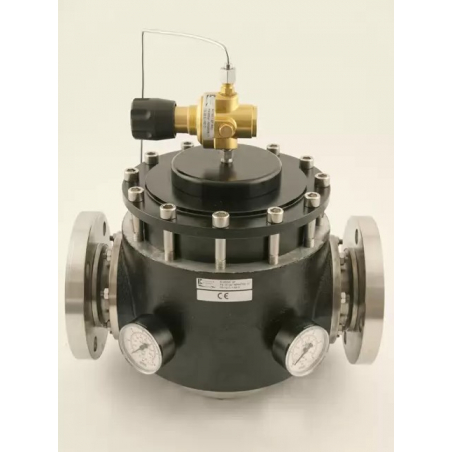

Redukčný ventil R126/DN100 LL

Stredotlakový redukčný ventil pre rozvody nekorozívnych plynov, so vstupným tlakom do 20 bar a membránovou reguláciou. Vhodný pre priemyselné aplikácie vyžadujúce veľké prietoky.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX, vhodný pre použitie vo výbušnom prostredí zóny 1, 21, 2, 22.

Redukčný ventil R126/DN100 LL

Max. vstupný tlak: do 20 bar
Výstupný tlak: nastaviteľný do 1.5, 6 alebo 15 bar
Pripojenie: vstup/výstup: príruba DN100

ŠPECIFIKÁCIA:
Výstupný tlakomer triedy presnosti 1,6
Váha EN1092-01/01A/DN100/PN40: 57 kg
Pracovná teplota: -20°C až +60°C
Krytie: IP25
Prípoj pre tlakomer na oboch stranách: G1/4", smer prietoku: z ľava do prava

MATERIÁLY:
Telo: hliník
Zvon: hliník
Príruby: AISI 316L
Pilotný regulátor: mosadz (len pre výstupný tlak 1,5 - 15 bar)
Vnútorné časti: mosadz
Pružina hlavného ventilu: C85
Nastavovacia pružina: C85, nie je v kontakte s médiom
Membrána: zdvojená membrána Neoprén a PTFE (PTFE v kontakte s médiom)
O-krúžky: NBR (iné materiály na dopyt)
Tesnenie hlavného ventilu: NBR (iné materiály na dopyt)


Model Vstupný tlak (bar) Výstupný tlak (bar) Výstup Médium
R126 A2 20 0,2 - 1,5 DN100 *
R126 C2 20 0,6 - 6 DN100 *

R126 D2** 20 1,5 - 15 DN100 *
* Vzduch, N2, He, Ar, H2, C3H8, CH4, CO2, N2O
** Verzia pre dialkové ovládanie

Stiahnuť

Katalógový list - R126LL

Stiahnuť (433.49k)
