Redukčný ventil R1100

Vysokotlakový redukčný ventil pre tlakové fľaše alebo rozvody plynov, štandardná verzia so vstupným tlakom do 220 bar, s membránovou reguláciou pre výstupné tlaky do 15 bar, s piestovou reguláciou pre vyššie tlaky. Vhodný pre priemyselné aplikácie a zváracie zariadenia.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX.
Pre použitie v zóne: 1, 21, 2, 22

Redukčný ventil R1100

Max. vstupný tlak: štandard do 220 bar, vyššie tlaky na dopyt
Výstupný tlak: nastaviteľný do 8, 15, 30, 50, 100 alebo 200 bar

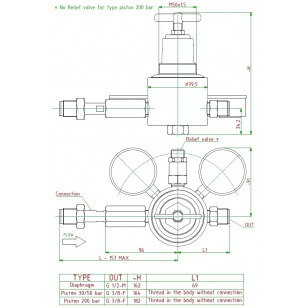

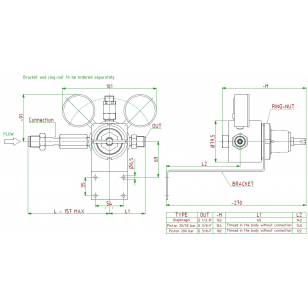

Pripojenie: vstup: G3/8" vn. závit alebo fľašová prípojka pre daný plyn, výstup: G3/8" vn. závit

ŠPECIFIKÁCIA:
Tlakomery triedy presnosti 1,6
Váha: 4 Kg, verzia HF: 4.6 Kg
Pracovná teplota: -20°C až +60°C

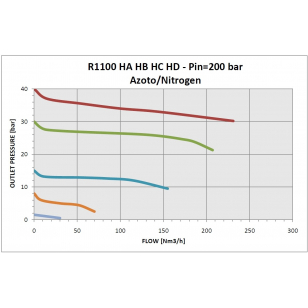

Prietokový koeficient: Kv= 0.15 Nm3/h (Cv = 0,18 US gal/min)
Krytie: IP25

MATERIÁLY:
Telo: mosadz
Vnútorné časti: mosadz
Nastavovacia pružina: C85, nie je v kontakte s médiom
Pružina hlavného ventilu: nerez AISI 302
Membrána (pre tlaky do 15 bar): zdvojená membrána NBR+PTFE, PTFE v kontakte s médiom
Piest (pre vyššie tlaky): mosadz
O-krúžky: EPDM alebo FPM v závislosti od média (iné materiály na dopyt)
Hlavné tesnenie ventilu: PA 6.6 (EPDM pre vstupný tlak do 15 bar)

Model	Vstupný tlak (bar)	Výstupný tlak (bar)	Výstup	Médium
R1100 LA	15	0,2 - 1,5	G1/2" M	C2H2
R1100 MA	80	0,8 - 8	G1/2" M	CO2 - N2O
R1100 MB	80	1,5 - 15	G1/2" M	CO2 - N2O
R1100 MC	80	3 - 30	G3/8" M	CO2 - N2O
R1100 MD	80	5 - 50	G3/8" M	CO2 - N2O
R1100 HA	220	0,8 - 8	G1/2" M	O2, H2, CH4, Vzduch, N2, Ar, He
R1100 HB	220	1,5 - 15	G1/2" M	O2, H2, CH4, Vzduch, N2, Ar, He
R1100 HC	220	3 - 30	G3/8" M	O2, H2, CH4, Vzduch, N2, Ar, He
R1100 HD	220	5 - 50	G3/8" M	O2, H2, CH4, Vzduch, N2, Ar, He
R1100 HE	220	10 - 100	G3/8" M	O2, H2, CH4, Vzduch, N2, Ar, He
R1100 HF	220	20 - 200	G3/8" M	O2, H2, CH4, Vzduch, N2, Ar, He
