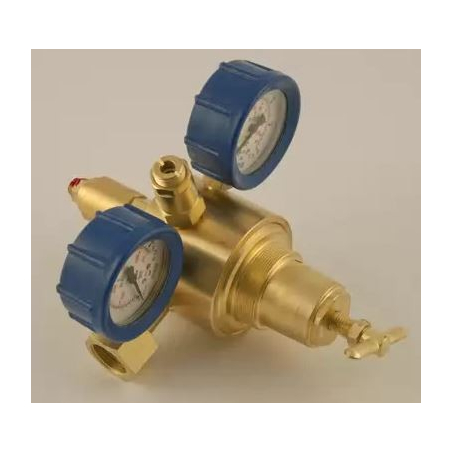

Redukčný ventil R1200

Vysokotlakový redukčný ventil pre tlakové fľaše alebo rozvody plynov, štandardná verzia so vstupným tlakom do 220 bar, s membránovou reguláciou pre výstupné tlaky do 15 bar, s piestovou reguláciou pre vyššie tlaky. Vhodný pre priemyselné aplikácie a zváracie zariadenia.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX.
Pre použitie v zóne: 1, 21, 2, 22

Redukčný ventil R1200

Max. vstupný tlak: štandard 220 bar, vyššie tlaky na dopyt
Výstupný tlak: nastaviteľný do 1.5,15, 30, 50, 100 alebo 200 bar
Pripojenie: vstup: G 3/4" vnút. závit, výstup: G 3/8" vnút. závit

ŠPECIFIKÁCIA:
Tlakomery triedy presnosti 1,6
Váha: 4.5 Kg
Pracovná teplota: -20°C až +60°C
Prietokový koeficient: Kv= 0.25 Nm3/h (Cv = 0,29 US gal/min)
Krytie: IP25

MATERIÁLY:
Telo: mosadz
Vnútorné časti: mosadz
Nastavovacia pružina: C85, nie je v kontakte s médiom
Pružina hlavného ventilu: C85, nie je v kontakte s médiom
Membrána (pre tlaky do 15 bar): zdvojená membrána NBR+PTFE, PTFE v kontakte s médiom
Piest (pre vyššie tlaky): mosadz
O-krúžky: EPDM alebo FPM v závislosti od média (iné materiály na dopyt)
Hlavné tesnenie ventilu: PA 6.6 (EPDM pre vstupný tlak do 15 bar)

Model Vstupný tlak (bar) Výstupný tlak (bar)    Výstup
Médium
R1200 LA 15 0,2 - 1,5 G1/2" M C2H2
R1200 MB 80 1,5 - 15 G1/2" M CO2 - N2O
R1200 MC 80 3 - 30 G3/8" F CO2 - N2O
R1200 MD 80 5 - 50 G3/8" F CO2 - N2O
R1200 HB 220 1,5 - 15 G1/2" M O2, H2, CH4, Vzduch, N2, Ar, He
R1100 HC 220 3 - 30 G3/8" F O2, H2, CH4, Vzduch, N2, Ar, He
R1100 HD 220 5 - 50 G3/8" F O2, H2, CH4, Vzduch, N2, Ar, He
R1100 HE 220 10 - 100 G3/8" F O2, H2, CH4, Vzduch, N2, Ar, He
R1100 HF 220 20 - 200 G3/8" F O2, H2, CH4, Vzduch, N2, Ar, He

Stiahnuť

Katalógový list - R1200

Stiahnuť (343.12k)
